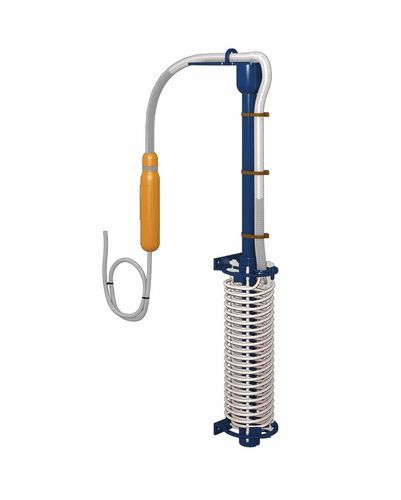

Thermoplongeur de fond de cuve R

amovible

Description
Les thermoplongeurs cylindriques Galvatherm®, type Montage R, sont des appareils tout‑plastique conçus pour des puissances de 0,5 kW jusqu’à 15 kW. Ils offrent une solution compacte et résistante à la corrosion pour le chauffage de petites cuves et bains de procédé nécessitant une sortie souple et une construction plastique.

Caractéristiques techniques

• Gamme de puissance : de 0,5 kW jusqu’à 15 kW.
• Diamètres disponibles : 85 mm et 120 mm.
• Câble chauffant : câble isolé en PFA maintenu par des bandes de retenue en PP ou PVDF.
• Sortie : sortie non chauffante souple sans structure jonc ; montage en bord ou en fond de cuve ; compatible avec les références C85 et C12.

Avantages clés

• Construction tout plastique pour une bonne résistance chimique et une grande flexibilité d’utilisation.
• Assemblage rigide permettant des puissances élevées dans un encombrement réduit.
• Installation simplifiée par rapport aux systèmes traditionnels ; adaptable à différentes configurations de cuve.
• Protection électrique conforme à la norme EN 60519‑1/2 ; mise à la terre prévue (classe de protection 1).

Applications principales

• Chauffage de liquides dans petites cuves et réservoirs de procédé (montage en bord ou en fond).
• Chauffage de bains chimiques et bains de traitement.
• Traitement des eaux et eaux usées.

Sécurité et conformité

• Conçu et testé pour répondre aux exigences de la norme EN 60519‑1/2.
• Protection électrique : classe 1 avec système de mise à la terre.

Options et accessoires

• Presse‑étoupe Ø75 mm : prévoir un jeu de 300 mm sur la longueur H (hauteur de montage sur N). Référence PP : PEPP ; Référence PVDF : PEPF.
• Rallongement de câble : câble d’alimentation C de type HO5 VV‑F ou HO7 RN‑F ; câble non chauffant N pour sortie de cuve.
• Protecteur amovible : grillage plastique perforé en PP pour diamètres 85 et 125 mm. Référence PP : PRCPP.

Caractéristiques / spécifications techniques

• Famille de produit : Thermoplongeur cylindrique – Montage R.
• Marque : Galvatherm®.
• Puissance nominale : À partir de 0,5 kW (jusqu’à 15 kW selon configuration).
• Diamètres disponibles : 85 mm, 120 mm.
• Isolation du câble chauffant : PFA.
• Bandes de maintien : PP ou PVDF.
• Sortie : non chauffante, souple, sans structure jonc ; montage bord ou fond de cuve ; compatible avec les modèles C85 et C12.
• Normes : conforme à EN 60519‑1/2.
• Protection électrique : classe de protection 1 ; système de mise à la terre fourni.
• Accessoires et références : presse‑étoupe (PEPP / PEPF), rallonge de câble (HO5 VV‑F ou HO7 RN‑F), protecteur amovible (PRCPP).
