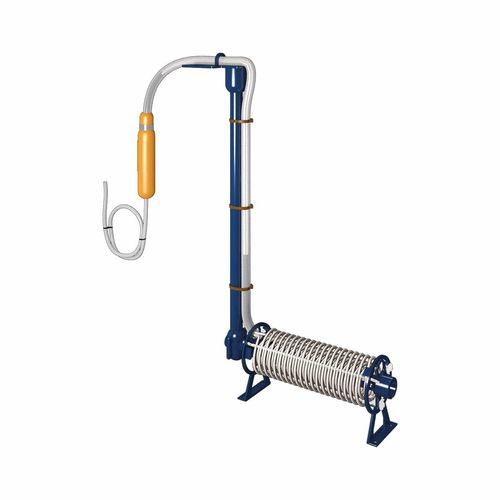

Thermoplongeur amovible P

de fond de cuveen PTFEsur mesure

Overview
Les thermoplongeurs cylindriques Galvatherm® – Montage P sont des modèles tout‑plastique conçus pour des puissances allant jusqu’à 15 kW. Ils intègrent des pieds pour surélever la zone chauffante par rapport au fond de la cuve, offrant une solution efficace pour le chauffage des liquides en cuves industrielles.

Technical Specifications

• Puissance : Jusqu’à 15 kW, adapté aux applications demandant des puissances élevées.
• Diamètres disponibles : 85 mm et 125 mm.
• Matériaux : Câble chauffant isolé en fluoropolymère PFA monté sur une tige plastique en PP ou PVDF (ø 20 mm).
• Installation : Conçu pour une installation en fond de cuve, avec des pieds intégrés pour surélever la partie chauffante.

Key Benefits

• Construction tout‑plastique : conception non métallique pour compatibilité chimique et réduction du risque de corrosion.
• Zone chauffante surélevée : les pieds intégrés évitent le contact direct avec le fond de cuve, améliorant l’échange thermique et réduisant les points chauds.
• Résistance chimique et opérationnelle : plastiques sélectionnés offrant longévité et résistance aux milieux agressifs présents en milieu industriel.
• Flexibilité d’installation : compatible avec différentes configurations de cuves ; remontée rigide non chauffante réalisable sur mesure.

Main Applications

• Chauffage de liquides de procédé en cuves industrielles, installation en fond de cuve.
• Utilisation spécifique pour bains chimiques et cuves de traitement.
• Applications de traitement des eaux et eaux usées.

Safety and Compliance

• Conforme aux exigences de la norme EN 60519‑1/2.

Options and Accessories

• Presse‑étoupe Ø75 mm : réf. PP : PEPP / réf. PVDF : PEPF — prévoir 300 mm de jeu sur la longueur H (hauteur de montage sur N).
• Rallongement des câbles : câble d’alimentation de type HO5 VV‑F ou HO7 RN‑F ; câble non chauffant N pour sortie de cuve.
• Protecteur amovible : grillage plastique perforé en PP (pour diamètres 85 et 125 mm) — réf. PP : PRCPP.

Technical Characteristics

• Puissance nominale : jusqu’à 15 kW.
• Diamètres : 85 mm, 125 mm.
• Isolation de l’élément chauffant : fluoropolymère PFA.
• Tige porteuse : tige plastique PP ou PVDF, ø 20 mm.
• Montage : Montage P en fond de cuve avec pieds intégrés pour surélever la zone chauffante.
• Compatibilité accessoires : presse‑étoupe Ø75 mm, rallongements de câble (HO5 VV‑F / HO7 RN‑F), protecteur amovible en PP.
• Normes : conformité EN 60519‑1/2.
