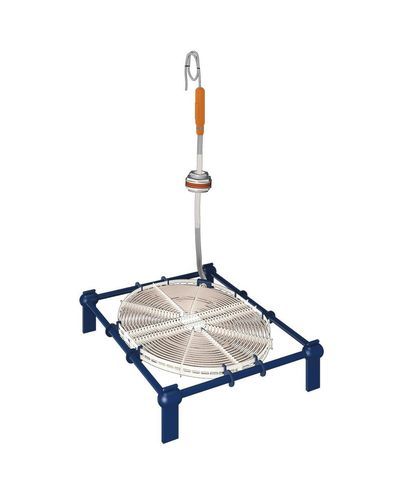

Thermoplongeur plat Galvatherm® F

de fond de cuvepour maintien hors-gel

Présentation
Le thermoplongeur Galvatherm® plat – Montage F avec pieds est une solution tout plastique conçue pour le maintien hors-gel des cuves de stockage, y compris les grandes capacités. Sa structure en jonc plastique assure la rigidité nécessaire pour les puissances à partir de 6 kW et permet une installation directe par trappe de visite (Ø 500 mm mini) sans vidange préalable.

Spécifications techniques

• Puissance : Particulièrement adapté de 6 kW jusqu’à 15 kW.
• Matériaux : Structure en jonc en PP ou PVDF.
• Pieds : Pieds en PP ou PVDF pour une installation stable en fond de cuve.
• Câble chauffant : Isolé PFA, monté sur cadre jonc.
• Configuration standard : Compatible avec les thermoplongeurs P30, P40, P90.

Avantages clés

• Construction tout plastique offrant une résistance chimique adaptée aux environnements agressifs.
• Installation par trappe de visite, même sur cuve pleine (Ø 500 mm mini).
• Structure rigide adaptée aux fortes puissances et aux grandes cuves.

Applications principales

• Mise hors-gel de cuves de stockage, avec ou sans rétention.
• Chauffage de liquides sensibles dans les secteurs chimique, agricole ou environnemental.
• Utilisation recommandée lorsque l’inox est proscrit ou inadapté.

Sécurité et conformité

• Conforme à la norme EN 60519-1/2.
• Options de sécurité renforcée : sonde PT100 revêtue PFA montée en usine ; presse-étoupe pour câble non chauffant garantissant l’étanchéité de la sortie de cuve.

Options & accessoires

• Presse-étoupe Ø75 mm (PP réf. PEPP, PVDF réf. PEPF) — prévoir 300 mm de dégagement sur la longueur H (hauteur de montage sur N).
• Rallongement de câble (câble alimentation type HO5 VV-F ou HO7 RN-F ; câble non chauffant N pour sortie de cuve).
• Pieds pour montage F (PP réf. PIPP, PVDF réf. PIPF) pour pose en fond de cuve (hauteur standard 100 mm).
• Sonde PT100 sous gaine Téflon — montée en usine pour cuves fermées ; passe par le même presse-étoupe que le thermoplongeur.

Caractéristiques techniques

• Famille produit : thermoplongeur plat Galvatherm®, Montage F avec pieds maintien hors-gel.
• Plage de puissance : de 6 kW à 15 kW.
• Matériaux du jonc : PP (polypropylène) ou PVDF (polychlorure de polyvinylidène fluoré).
• Matériau des pieds : PP ou PVDF pour un positionnement stable au fond de cuve.
• Isolation du câble chauffant : PFA sur cadre jonc.
• Modèles compatibles : P30, P40, P90.
• Diamètre mini trappe d’installation : Ø 500 mm (installation sans vidange).
• Norme de sécurité : conforme EN 60519-1/2.
• Options de sécurité : sonde PT100 revêtue PFA ; presse-étoupe pour câble non chauffant pour garantir l’étanchéité.
• Accessoires : presse-étoupe Ø75 mm, rallonges de câble, pieds F, sonde PT100 sous gaine Téflon.
