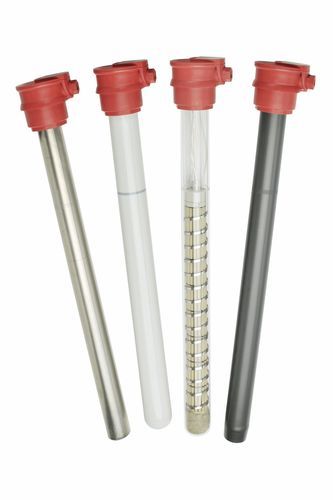

Thermoplongeur amovible Rotkappe®

en acier inoxydableen PTFEen titane

Overview
Conçus pour le chauffage des liquides de process industriels, les thermoplongeurs à gaine Rotkappe® assurent un chauffage direct adapté à une large gamme de liquides. Le produit présente une construction modulaire et entièrement réparable ainsi qu’un choix de matériaux du tube plongeur pour s’adapter aux environnements chimiques agressifs. Puissances standard de 0,40 kW à 7 kW, options jusqu’à 12 kW.

Main features

• Chauffage direct des liquides de process dans les bains chimiques et sur les parois de cuve.
• Construction modulaire : tube plongeur, élément chauffant, boîte à bornes et câble — entièrement démontable et réparable.
• Matériaux du tube plongeur : porcelaine, verre technique, quartz, fluoropolymère, acier inoxydable et titane.
• Options de tension : monophasé 230 V et triphasé 400 V ; autres tensions sur demande.

Key benefits

• Compatibilité avec une large gamme de liquides de process.
• Adapté aux environnements corrosifs et de traitement de surface.
• Longue durée de service grâce au choix des matériaux et au design.
• Maintenance facilitée par la conception entièrement démontable et réparable.

Main applications

• Chauffage direct de liquides dans des bains chimiques (traitement de surface, phosphatation, électrodéposition).
• Installation en paroi de cuve et dans divers environnements de process chimiques nécessitant des thermoplongeurs à gaine.

Options and accessories

• Clé de montage SB pour tête BC — clé universelle pour l’assemblage de la tête.
• Boîte à bornes BC — versions en PP (tête rouge) ou PVDF (tête blanche) pour compatibilité chimique.
• Manchette de fixation HM pour tête BC — manchette EPDM pour fixation sur traverses de cuve ; diamètre de perçage 70–76 mm ; recommandée pour liquides haute température ou forte dégagement de vapeur.
• Manchette de fixation EM pour tête BC — manchette EPDM pour implantation sous encombrement réduit ; diamètre de perçage 87–90 mm.
• Gaine protectrice SRF pour tête BC — gaine en PP avec support soudé pour protection mécanique du tube plongeur, avec manchette EPDM.
• Support SHB pour tête BC — support en PP avec manchette HM pour fixation des thermoplongeurs en ABS.
• Supports HB/L et HB pour têtes BC/L et BC — supports pour fixation de la boîte à bornes en rebord de cuve ; adaptés aux longueurs de tube plongeur jusqu’à 800 mm ; matériaux : PVDF ou PP.

Technical specifications

• Puissance (standard) : de 0,40 kW à 7 kW ; options jusqu’à 12 kW.
• Construction modulaire : tube plongeur, élément chauffant, boîte à bornes et câble.
• Matériaux du tube plongeur : porcelaine, verre technique, quartz, fluoropolymère, acier inoxydable, titane.
• Tension : monophasé 230 V, triphasé 400 V (autres tensions sur demande).
• Conformité : conforme à la norme EN 60519-1/2.
• Classe de protection : Classe 1.
