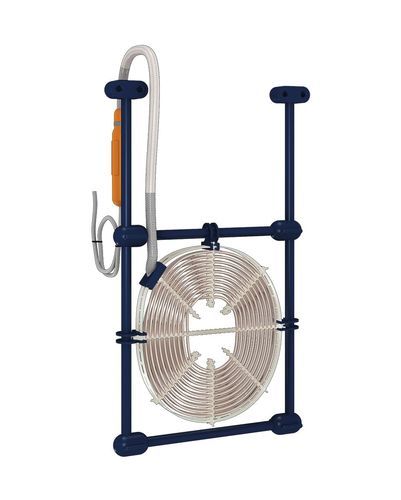

Thermoplongeur amovible F

platde fond de cuvepour maintien hors-gel

Présentation
Les thermoplongeurs Galvatherm® de type plat – Montage F sont des modèles « tout plastique » à cadre rigide, conçus pour des puissances moyennes à élevées (1–15 kW, plage haute souvent 6–15 kW). Adaptés aux grandes cuves, ils peuvent être montés en bord ou en fond de cuve, offrant une grande flexibilité d’installation et une maintenance facilitée.

Caractéristiques techniques (extrait)

• Puissance : 1 kW à 15 kW (plage haute fréquemment citée : 6 kW–15 kW).
• Matériaux : cadre jonc en PP ou PVDF; câble chauffant revêtu de PFA (fluoropolymère).
• Élément chauffant : câble chauffant isolé en PFA; disponible en types P30, P40, P90.
• Installation : montage bord de cuve, montage fond de cuve avec pieds, ou en glissières (variante Montage F).
• Normes : conception conforme aux exigences EN 60519-1/2; prédisposition pour mise à terre.

Avantages clés

• Conception de montage universelle adaptée à différents types de cuves et configurations.
• Cadre rigide assurant une stabilité de fonctionnement à des niveaux de puissance élevés.
• Multiples options d’installation : bord ou fond de cuve selon contraintes process.
• Conformité à la norme EN 60519-1/2 et mise à terre intégrée.

Applications principales

• Industrie chimique : chauffage et régulation de bains chimiques.
• Traitement des eaux : cuves de process et maintien thermique.
• Chauffage de liquides dans de grandes cuves industrielles : maintien de température et protection antigel.

Options et accessoires

• Presse-étoupe Ø75 mm — prévoir 300 mm de jeu sur la longueur H; réf PP : PEPP, réf PVDF : PEPF.
• Cales et cales de réglage — pour cadres PP ou PVDF; réf PP : CAPP, réf PVDF : CAPF.
• Rallongement de câble — câble d’alimentation type HO5 VV-F ou HO7 RN-F; câble non chauffant pour sortie de cuve.
• Protecteur amovible pour F — protecteur plastique perforé en PP ou PVDF; réf PP : PRPPP, réf PVDF : PRPPF.
• Pieds pour F — pieds en PP ou PVDF pour installation en fond de cuve (hauteur standard 100 mm); réf PP : PIPP, réf PVDF : PIPF.
• Supports de cadre — supports en PP ou PVDF pour fixation sur bord de cuve; réf PP : SUPP, réf PVDF : SUPF.

Documentation
Fiche technique et instructions d’installation disponibles pour la variante Montage F ; consulter la documentation produit pour cotes, schémas de câblage et consignes d’installation.

Foire aux questions – extraits

• Qu’est-ce qui distingue le montage F ? Le montage F utilise un cadre jonc rigide (Ø ≈20 mm) en PP ou PVDF, apportant stabilité pour des puissances élevées et permettant une installation modulaire (bord ou fond).
• Quand recommander le montage F ? Pour les grandes cuves nécessitant des options d’installation universelles et pour les applications demandant des puissances plus élevées (généralement à partir de 6 kW) et une stabilité mécanique accrue.
• Comment se déroule la maintenance ? Le cadre est prévu pour un démontage par clips ou systèmes de fixation afin de remplacer les éléments chauffants tout en conservant le cadre.

Caractéristiques / spécifications techniques

• Marque : Galvatherm®
• Dénomination commerciale : Thermoplongeur plat – Montage F
• Plage de puissance : 1 kW – 15 kW (référence commerciale : 6 kW – 15 kW pour variantes haute puissance)
• Matériaux du cadre : PP ou PVDF (cadre jonc, Ø ≈20 mm)
• Élément chauffant : câble chauffant revêtu PFA ; types P30, P40, P90 disponibles
• Options de montage : montage bord, montage fond avec pieds, glissières
• Normes et sécurité : conforme EN 60519-1/2 ; système de mise à terre intégré
• Accessoires : presse-étoupe Ø75 mm, cales, rallonges de câble, protecteur amovible, pieds, supports (références PP/PVDF indiquées ci‑dessus)
