Concasseur à deux cylindres dentés ERC® series

semi-mobileprimairehaute capacité

Vue d'ensemble
Les concasseurs à rouleaux doubles (DRC) et les concasseurs à rouleaux excentriques (ERC®) FLS sont des concasseurs primaires conçus pour des opérations de minerais et de matériaux en vrac exigeantes. Les DRC conviennent aux matériaux tendres à moyennement durs, tandis que les ERC® sont destinés à un concassage à haute capacité et forte intensité pour des minerais durs et abrasifs.

Avantages clés

• Faible consommation énergétique, haut débit — Les DRC offrent des débits très élevés (jusqu'à ≈14 000 tph sur les plus grands modèles). L'ERC® présente des gains de débit par rapport aux références et des économies d'énergie significatives.
• Flexible et adaptable — Géométries de dents et de revêtements optimisées, réglage d'écartement ajustable et disposition équilibrée des rouleaux réduisent les vibrations et autorisent l'intégration en installations mobiles ou semi-mobiles.
• Fonctionnement durable et peu d'entretien — Les systèmes brevetés de réglage et rétraction hydrauliques permettent un réglage sécurisé de la taille de produit, la compensation de l'usure des revêtements et la libération automatique des corps étrangers ; les DRC rétractent les rouleaux pour laisser passer le métal de rejet ou les surcharges.

Concasseur à rouleaux double (DRC)
Conçu pour le concassage primaire des roches tendres à moyennement dures. Points clés : options d'entraînement direct et par courroie trapézoïdale ; capable de traiter des matériaux avec des résistances à la compression autour de 150 MPa et plus (selon modèle) ; moins sensible aux matériaux humides ou adhésifs que certains concasseurs primaires ; accepte des tailles d'alimentation plus importantes et est optimal pour la réduction primaire de roches tendres à moyennement dures.

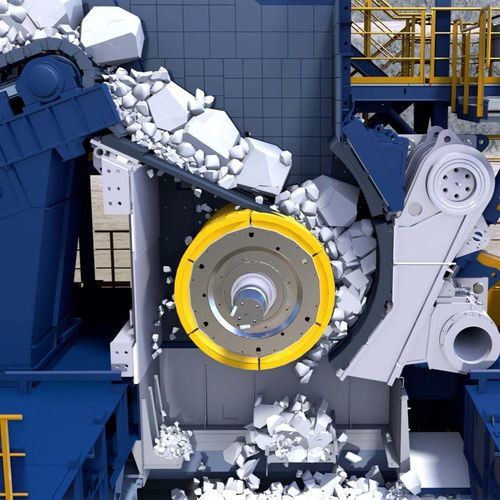

Concasseur à rouleaux excentriques (ERC®)
Concasseur compact et robuste pour le concassage primaire de roches dures et de minerais en exploitation souterraine et de surface. Points clés : tamisage intégré permettant de détourner les fines et réduire la charge de la chambre ; cinématique excentrique/oscillante assurant une course constante dans la cavité ; forte inertie des rouleaux et volants pour accumuler de l'énergie et compenser les pics de charge ; efficace pour minerais durs et abrasifs et tâches de concassage intensif.

Durabilité et performance

• Efficacité énergétique — L'ERC® est présenté comme une solution économe en énergie avec des réductions notables de consommation par rapport aux concasseurs primaires conventionnels pour roches dures.
• Circularité et efficience des matériaux — Les conceptions utilisent moins de matière et affichent une masse réduite comparées à certaines solutions conventionnelles.
• Sécurité — Les systèmes de rétraction hydrauliques limitent les interventions manuelles dans la chambre de concassage, améliorant la sécurité des opérateurs.

Maintenance et services
Une architecture machine simple facilite la maintenance et la réparation. Le réglage hydraulique de l'écartement permet un dégagement rapide en cas de surcharge ou de corps étrangers. Des supports de maintenance (vidéos et procédures) illustrent l'accès et le remplacement des revêtements de mâchoires, des revêtements de rouleaux et des grilles.

Applications

• Concassage primaire de bauxite, minerais, charbon, stériles et matériaux d'alimentation similaires.
• Choix : modèles DRC pour roches tendres à moyennement dures ; modèles ERC® pour minerais durs, abrasifs et scénarios à haut débit.

Caractéristiques techniques / spécifications

• Types de produits : Concasseur à rouleaux double (DRC) et Concasseur à rouleaux excentriques (ERC®).
• Débit DRC : dépendant du modèle, exemples jusqu'à ≈14 000 tph sur les plus grandes unités.
• Performance ERC® : amélioration de débit par rapport aux références industrielles et économies d'énergie importantes (données constructeurs).
• Taille de produit : plages typiques 0–300 mm ou 0–400 mm selon modèle et configuration.
• Capacité d'alimentation : résistance à la compression jusqu'à ≈150 MPa et plus (DRC, selon modèle).
• Options d'entraînement : entraînement direct et par courroie trapézoïdale (DRC).
• Fonctions hydrauliques : réglage/rétraction hydraulique complète (ERC®) ; rétraction hydraulique des rouleaux pour protection contre les corps étrangers/surcharges (DRC).
• Caractéristiques de conception : tamis intégré sur ERC® pour détourner les fines ; disposition symétrique et équilibrée des rouleaux pour réduire les vibrations ; forte inertie (rouleaux & volants) sur ERC® pour accumuler l'énergie de concassage.
• Exemples de modèles : DRC 18-18, DRC 20-25, DRC 22-25, DRC 22-28 ; ERC® 18-14, ERC® 22-20, ERC® 25-25, ERC® 25-30.
• Capacités typiques (illustratives/selon modèle) : exemples tels que 2 500–4 000 tph et 4 000–6 000 tph pour certaines configurations ; jusqu'à ≈14 000 tph sur les plus grands DRC.
• Déclarations environnementales : les conceptions ERC® et DRC revendiquent une réduction de la consommation énergétique, des émissions CO2e et de l'utilisation de matériaux par rapport à certains concasseurs primaires conventionnels pour roches dures.
