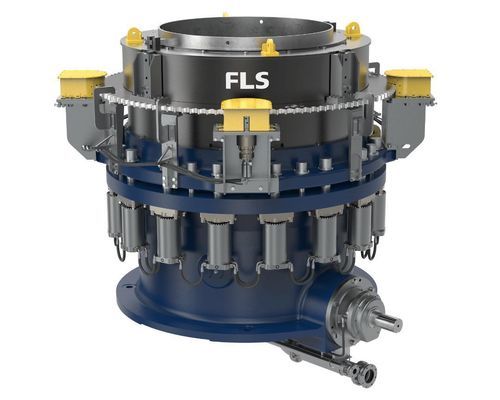

Concasseur à cône Raptor® series

stationnairepour production de sableprimaire

Aperçu Révolutionnez vos projets miniers avec le concasseur à cône Raptor. Adaptés aux applications les plus difficiles, les concasseurs à cône Raptor sont construits en tenant compte des commentaires directs des clients afin d'augmenter la productivité et de simplifier la maintenance. Ils sont conçus pour fonctionner de manière robuste et fiable dans les mines, les agrégats et les applications mobiles. Avantages clés

• Force de concassage élevée pour une large gamme d'applications, permettant une production plus élevée et des tailles de sortie plus fines.
• Automatisation avancée pour une meilleure efficacité opérationnelle : détection et correction de la surcharge, contrôle de l'alimentation, réglage du réglage, surveillance de la lubrification et surveillance des paramètres hydrauliques pour optimiser les performances et réduire les coûts.
• Composants robustes à longue durée de vie avec une maintenance simple : orifices d'inspection du châssis principal, boîtes de contre-arbres à cartouche, conception sans douille et accès amélioré aux composants internes pour une maintenance plus sûre et plus rapide.

Applications

• Mine (primaire/secondaire/tertiaire selon le modèle)
• Production de granulats et de pierres concassées
• Production de sable et de gravier et de sable lavé
• Sable fin et autres applications de traitement des matériaux et des roches
• Installations mobiles et stationnaires

Gamme de produits et modèles La famille Raptor® comprend une gamme de tailles adaptées à différentes applications et capacités. Les modèles représentatifs illustrés sur la page comprennent :

• Raptor® 250
• Raptor® 350
• Raptor® 450
• Raptor® 500
• Raptor® 650
• Raptor® 900
• Raptor® 1100
• Raptor® 1300
• Raptor® 2500

Caractéristiques de conception et d'entretien

• Châssis principal rigide (à trois ou quatre bras selon le modèle) avec boîte de contre-arbre intégrée pour réduire la maintenance et améliorer la fiabilité de la boîte d'engrenages.
• Grands diamètres de tête et ouvertures d'alimentation pour accepter des minerais plus gros et produire une meilleure forme de produit et des rendements plus élevés.
• Vitesse excentrique variable et action de concassage à point de pivot élevé pour améliorer le débit, la réduction de la taille et la cubicité du produit.
• Engrenage conique en spirale (sur certains modèles) pour une durabilité, une usure réduite et un bruit moindre.
• Excentrique en fonte ductile et ensembles de contrepoids fermés sur les plus grands modèles pour une résistance et une facilité d'entretien.
• Cylindres hydrauliques de déblocage et de dégagement pour fournir une pression de serrage pour le concassage et une action de dégagement pour les événements de piétinement.

Avantages opérationnels

• Optimisé pour les agrégats, la pierre concassée, le sable et le gravier, le calcaire et les applications mobiles.
• Vaste gamme de puissance dans toute la famille (les exemples vont de ~250 hp à 2500 hp à travers les modèles).
• L'automatisation avancée améliore l'efficacité énergétique, prévient les événements de surcharge et prend en charge le fonctionnement prédictif/optimisé.

Applications supplémentaires Les modèles Raptor plus petits sont spécialement conçus pour le traitement de matériaux spécialisés : roche concassée, sable de fracturation et production de sable lavé, offrant un débit élevé et une grande fiabilité dans les projets industriels. Caractéristiques / spécifications techniques

• Dénomination : Série de concasseurs à cône Raptor®
• Gamme de puissance typique des modèles : environ 250 ch à 2500 ch
• Exemple de Raptor® 500 : diamètre de tête de 1,5 m (59,06 in) ; peut accepter des minerais jusqu'à 25 % plus gros ; diamètre maximal jusqu'à 3,75 m (148 in) ; poids approximatif 50 274 kg (110 833 lbs)
• Exemple de Raptor® 900 : diamètre de tête de 1.8 m (70 in) de diamètre de tête ; conçu pour un point de pivot élevé et une grande course de broyage afin d'améliorer le rendement et d'accepter des aliments de plus grande taille
• Raptor® 1100 / 1300 / 2500 : les caractéristiques comprennent un engrenage conique en spirale (lorsque spécifié), des ensembles d'arbres de renvoi intégrés, des excentriques en fonte ductile et un système hydraulique de dégagement/libération à double effet sur les modèles plus grands
• Exemples de capacité maximale avec un réglage latéral fermé de 45 mm (CSS) : Raptor® 2500 ~3502 tph ; Raptor® 1300 ~1955 tph (valeurs en fonction du modèle)
• Caractéristiques d'entretien : orifices d'inspection du châssis principal, boîtes à cartouches pour l'arbre de renvoi, conception sans douille, accès facilité aux roulements porteurs et aux points d'entretien
• Automatisation et surveillance : contrôle de l'alimentation, réglage des paramètres, surveillance de la lubrification, surveillance des paramètres hydrauliques, protection contre les surcharges et fonctions d'optimisation
• Industries primaires : mines, agrégats, sable et gravier, calcaire et traitement des matériaux
