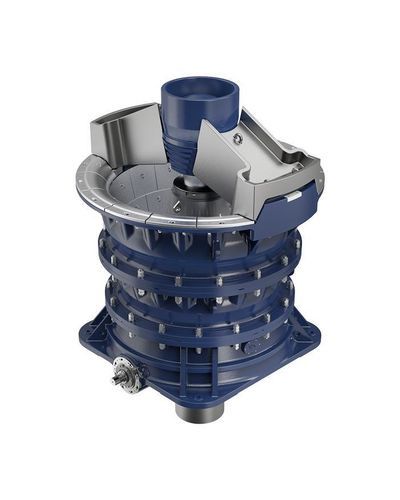

Concasseur giratoire TSUV

stationnaireprimairehaute capacité

Présentation
Les concasseurs gyratoires FLS sont conçus pour le concassage primaire et secondaire dans les mines en roche dure et les applications d'agrégats lourds. Conçue pour un accès Top Service et une maintenance modulaire, la gamme propose des débits configurables allant de plusieurs milliers de tph jusqu'à 15 000 tph selon le modèle et la configuration.

Caractéristiques clés

• Conception Top Service (TS) : l'ensemble excentrique, les bagues et le piston hydraulique sont retirés par le dessus pour une maintenance plus sûre et plus rapide.
• TSUV (Top Service Ultra-Velocity) : vitesse et capacité de puissance accrues avec commandes Smart intégrées pour la compensation d'usure et le réglage automatique de la goupille (mantle).
• Variantes haute capacité : modèles couvrant des plages de plusieurs milliers de tph jusqu'à 15 000 tph selon l'ouverture d'alimentation et la configuration.
• Gestion de la puissance améliorée : les dernières conceptions supportent jusqu'à 1500 kW pour un débit supérieur avec une vitesse optimisée pour maîtriser l'usure.
• Durabilité et cycle de vie : coquilles en acier fondu, arbre principal forgé et composants révisables pour une durée d'exploitation prolongée et une gestion circulaire du cycle de vie.
• Maintenance plus sûre et réduction des temps d'arrêt par rapport aux conceptions à accès inférieur grâce à l'accès par le dessus et aux composants modulaires.
• Options de mesure numériques (CrusherLensIQ) pour une mesure OSS précise et une optimisation pilotée par les données.

Modèles et variantes décrits

• TSUV Gyratory Crusher (Top Service Ultra-Velocity) — génération la plus récente avec commandes Smart intégrées, capacités jusqu'à 15 000 tph.
• TS Gyratory Crusher (Top Service) — ligne Top Service axée sur la sécurité, l'accès maintenance et la fiabilité.
• NT Gyratory Crusher — développé à partir de la ligne Fuller TC avec sections de coque en acier coulé massif, arbre principal forgé et engrenages robustes.
• Gyratory Crusher Pro — variante performante pour roche dure destinée aux conditions exigeantes avec des capacités allant jusqu'à ~14 000 tph.

Comparaison sélectionnée (exemples de la page)

• Ouverture d'alimentation (exemples) : 60 x 113 in. — 63 x 118 in.
• Capacité (exemples) : 6 000 tph — 10 000 tph
• Puissance (exemples) : 1000 kW — 1200 kW ; capacité maximale jusqu'à 1500 kW sur les dernières conceptions.
• Temps de démontage (exemples) : 17 heures — 5 heures (dépend du modèle et de la conception).
• Rapport de réduction (exemples) : 4.0:1 — 4.5:1.

Numérique & mesure

• CrusherLensIQ : système de mesure OSS par caméra pour une mesure OSS plus sûre, fiable et pilotée par les données.
• Commandes Smart intégrées (TSUV) : compensation d'usure et réglage automatique de la goupille pour maintenir des performances de concassage cohérentes.

Spécifications techniques

• Famille de produits : concasseurs gyratoires (TSUV, TS, NT, Gyratory Crusher Pro).
• Plage de capacité typique : plusieurs milliers de tph jusqu'à 15 000 tph (selon le modèle).
• Exemples d'ouverture d'alimentation : 60 x 113 in. ; 63 x 118 in.
• Exemples de puissance moteur : 1000 kW ; 1200 kW ; jusqu'à 1500 kW sur les variantes de plus grande capacité.
• Rapport puissance/poids (exemple) : ~1:2.3 (selon le modèle).
• Rapport de réduction (exemple) : 4.0:1 à 4.5:1 (selon le modèle).
• Conception de maintenance : accès Top Service (TS/TSUV) — ensemble excentrique entretenu par le dessus, composants modulaires pour réduire les temps d'arrêt.
• Fonctions Smart : compensation d'usure, réglage automatique de la goupille, mesure OSS numérique (CrusherLensIQ).
• Durabilité : sections de coque en acier coulé massif, arbre principal forgé, engrenages robustes et composants en bronze longue durée sur certains modèles.
