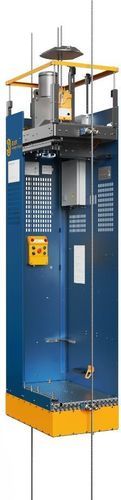

Monte charge motorisé WM08R series

électriquepour la constructionpour chantier

Présentation
Le monte‑personne de service guidé par câble utilise les câbles guide latéraux comme rail et se déplace le long du câble de travail grâce à un treuil de traction. Conçu pour les mâts à faible diamètre supérieur et les espaces d'encombrement limités, il assure le transport vertical du personnel et des outils pour les opérations d'inspection, maintenance et construction.

Douze niveaux de sécurité

• Fonction unique d'information intelligente – facilite l'exploitation et le diagnostic.
• Systèmes de levage et de sécurité entièrement indépendants – protection redondante pour le personnel et l'équipement.
• Dispositif de butée à détection omnidirectionnelle – détection d'obstacle sur toute la plage.
• Protection mécanique contre les surcharges – empêche les charges excessives.
• Essai de fatigue 60 000 cycles pour le treuil de traction – durabilité validée.
• Protection contre la survitesse – intervention automatique en cas de perte de vitesse.
• Structure porteuse à haute résistance – conçue pour des charges d'exploitation prolongées.
• Descente manuelle – abaissement contrôlé en cas de coupure d'alimentation.
• Porte de secours avec interrupteurs d'interverrouillage – contrôle d'accès en situation d'urgence.
• Interverrouillage mécanique – protection anti‑chute supplémentaire.
• Serrure électromagnétique de porte – déverrouillage d'urgence et fermeture sécurisée.
• Indicateur de plateforme – retour visuel de la position d'arrêt.

Détails produit - Composants clés

• Treuil de traction : Assure la montée et la descente par frottement entre le réducteur et le câble, pour un mouvement vertical régulier.
• Panneau de détection supérieur : Se comprime au contact d'un obstacle et déclenche l'arrêt immédiat.
• SafeLock : Dispositif d'urgence qui bloque et arrête le monte‑personne en cas de perte de vitesse.
• Ancrage : Points d'attache pour protection contre les chutes, à utiliser avec un harnais intégral ; chaque point est prévu pour un opérateur.
• Armoire de contrôle : Système de commande intégré situé à l'intérieur de la cabine pour la gestion opérationnelle.
• Boîtier de commande : Interface opérateur utilisable à l'intérieur et à l'extérieur de la cabine.
• Câble guide : Rail vertical principal permettant un déplacement stable le long du mât.
• Panneau de détection inférieur : Détecte les obstacles au niveau de la base de la cabine et commande l'arrêt.

Caractéristiques principales

• Sous‑systèmes de levage et de sécurité indépendants
• Dispositif de butée à détection omnidirectionnelle et interrupteurs de sécurité pour protection complète
• Système de protection contre les chutes pour sécuriser le personnel et le matériel
• Système de contrôle d'information intelligent optionnel pour état et diagnostic
• Protection mécanique contre les surcharges
• Technologie de traction avancée pour une exploitation stable
• Structure porteuse à haute résistance
• Descente manuelle pour abaissement d'urgence contrôlé
• Portes de sécurité de secours en haut et en bas de la cabine
• Indicateur de plateforme optionnel
• Interverrouillage mécanique optionnel
• Serrure électromagnétique de porte optionnelle

Spécifications (tableau)
Modèle : WM08R224 | WM08R230
Charge nominale : 240 kg | 300 kg
Capacité : 2 personnes | 2 personnes
Vitesse : 18 m/min, 21 m/min | 18 m/min, 21 m/min
Dimensions (LxPxH) : 960 x 600 x 2980 mm | 960 x 600 x 2980 mm
Tension nominale : 400 V/690 V, 50 Hz/60 Hz, 3P+PE | 400 V/690 V, 50 Hz/60 Hz, 3P+PE
Température de fonctionnement : -30℃ à 60℃ (version basse température sur demande) | -30℃ à 60℃ (version basse température sur demande)
Température ambiante : -60℃ à 75℃ | -60℃ à 75℃

Caractéristiques techniques

• Modèle : WM08R224; WM08R230
• Charge nominale : WM08R224 = 240 kg; WM08R230 = 300 kg
• Capacité : 2 personnes (les deux modèles)
• Vitesse : 18 m/min ou 21 m/min (les deux modèles)
• Dimensions (LxPxH) : 960 x 600 x 2980 mm (les deux modèles)
• Tension nominale : 400 V / 690 V, 50 Hz / 60 Hz, 3P+PE
• Température de fonctionnement : -30℃ à 60℃ (version basse température personnalisable)
• Plage de température ambiante : -60℃ à 75℃
• Fonctions de sécurité : dispositif de butée à détection omnidirectionnelle, protection mécanique contre les surcharges, protection contre la survitesse, SafeLock, interverrouillage mécanique (optionnel), serrure électromagnétique de porte (optionnelle), portes de secours, points d'ancrage pour protection antichute
• Contrôle et exploitation : Armoire de contrôle à l'intérieur de la cabine ; boîtier de commande utilisable à l'intérieur et à l'extérieur ; système d'information intelligent et indicateur de plateforme en option
