Ascenseur motorisé WM07L series

électriqueà plateforme

Présentation

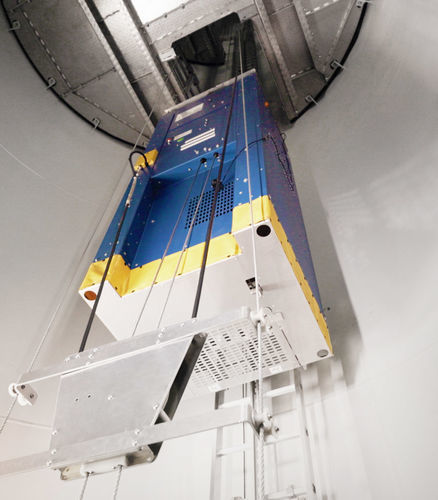

Le monte-charge de service guidé par échelle se raccorde à l'échelle via des bras de support supérieurs et inférieurs équipés de galets de guidage, assurant un déplacement vertical guidé et réduisant les déviations pendant l'utilisation. Conçu pour les installations en hauteur, il supporte des charges importantes et intègre plusieurs systèmes de sécurité pour les applications en grande hauteur.

Douze niveaux de sécurité

• Fonction d'informations intelligentes pour les notifications d'état sur site.
• Systèmes de levage et de sécurité entièrement indépendants pour la redondance.
• Dispositif de butée à détection omnidirectionnelle pour une protection de limitation complète.
• Protection mécanique contre la surcharge pour éviter les levages hors capacité.
• Treuil de traction testé à 60 000 cycles de fatigue pour la durabilité.
• Protection contre la survitesse pour bloquer une descente incontrôlée.
• Structure portante haute résistance pour supporter les charges appliquées.
• Mécanisme de descente manuelle pour l'abaissement d'urgence contrôlé.
• Portes de secours avec interrupteurs d'interverrouillage en haut et en bas.
• Interverrouillage mécanique pour la protection contre la chute.
• Verrouillage électromagnétique de porte permettant le déverrouillage d'urgence contrôlé.
• Indicateur de niveau de plateforme pour localiser la position d'arrêt/atterrissage.

Détails produit (composants & fonctions)

• Panneau de détection supérieur : Monté en haut de la cabine ; la compression au contact déclenche un capteur qui arrête immédiatement le monte-charge pour prévenir les chocs.
• SafeLock : Détecteur de survitesse qui s'enclenche automatiquement si la descente dépasse la vitesse préréglée, arrêtant le monte-charge.
• Treuil de levage : Treuil conçu avec précision assurant un fonctionnement fluide et le support de grandes hauteurs de levage.
• Armoire de commande : Unité de commande centrale contenant les appareillages de commande basse tension ainsi que les équipements de signalisation, protection et régulation.

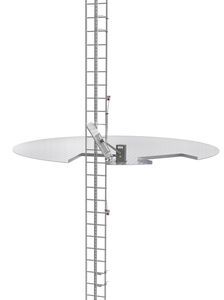

• Échelle en aluminium : Sert de dispositif de montée pour le personnel et de rail de guidage pour le monte-charge.
• Braçage supérieur : Ensemble de bras de support avec galet de guidage circulant le long du montant vertical de l'échelle pour assurer le guidage.
• Braçage inférieur : Bras de support symétrique en partie basse maintenant l'alignement et la stabilité.
• Panneau de détection inférieur : Situé sous la cabine ; se comprime au contact et déclenche l'arrêt immédiat pour prévenir les impacts.

Caractéristiques clés

• Sous-systèmes de levage et de sécurité indépendants.
• Dispositif de butée à détection omnidirectionnelle et contacts de sécurité pour une protection complète.
• Système de protection contre les chutes pour la sécurité du personnel et des équipements.
• Système de contrôle d'information intelligent en option pour la supervision.
• Protection mécanique contre la surcharge.
• Technologie d'entraînement avancée pour des performances de levage fiables.
• Châssis porteur haute résistance.
• Descente manuelle pour un abaissement contrôlé.
• Portes de sécurité de secours en haut et en bas de la cabine.
• Interverrouillage mécanique (standard).
• Interverrouillage mécanique (optionnel).
• Verrouillage électromagnétique de porte (optionnel).

Spécifications

• Modèle : WM07L225
  WM07L335
  WM07L445
• Charge nominale : 250 kg (WM07L225)
  350 kg (WM07L335)
  450 kg (WM07L445)
• Capacité : 2 personnes (WM07L225)
  3 personnes (WM07L335)
  4 personnes (WM07L445)
• Vitesse : 18 m/min, 21 m/min (tous modèles)
• Dimensions (L×W×H) : 860 × 800 × 2750 mm (WM07L225)
  950 × 860 × 2750 mm (WM07L335)
  1200 × 860 × 2750 mm (WM07L445)
• Tension nominale : 400 V / 690 V, 50 Hz / 60 Hz, 3P+PE (tous modèles)
• Température de fonctionnement : -30℃ à 60℃ (modèle basse température personnalisable disponible)
• Température ambiante : -60℃ à 75℃
