Présentation
L'outil de levage pour pale unique est un système auxiliaire de levage et d'accrochage pour pales d'éolienne, adapté aux sites onshore et offshore et aux longueurs de pale allant du standard à l'ultra-long. Il assure une manipulation sûre, stable et flexible pour améliorer la productivité sur site et réduire les temps d'installation.

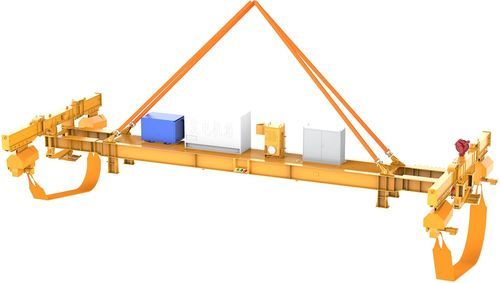

Type horizontal avec sangle de levage — Caractéristiques clés

• Grande polyvalence : étend l'applicabilité en changeant le type de sangle et les trous de fixation.
• Conception légère avec composants optimisés pour le transport et la manutention.
• Déploiement rapide : bras de poutre pliable permettant un transport intégré et réduisant le montage sur site.
• Commande sans fil à redondance double avec modes maintenu et à deux boutons pour une exploitation sûre.
• Butées et capteurs de pression assurant l'arrêt automatique pour prévenir les dommages aux pales.
• Conception en série et modulaire réduisant les délais de livraison et simplifiant les commandes complexes.

Type horizontal avec sangle de levage — Composants & Fonctions
Structure acier
Cadre en tôles d'acier haute résistance comme élément porteur principal ; les travées modulaires s'adaptent aux différents profils de pale pour un accostage précis et un contrôle d'attitude stable.

Ensemble de treuils
Commande coordonnée multi-treuils permettant un levage fluide et un ajustement fin de l'orientation pour un alignement précis aux points de connexion.

Système d'alimentation
Groupe moteur indépendant intégré permettant une exploitation autonome sans alimentation externe ; fournit une puissance stable pour les systèmes électroniques et hydrauliques.

Système de largage
Prend en charge le largage automatique et le déverrouillage manuel forcé en cas de perte d'alimentation ; retour de position et protection par butée empêchent le blocage ; verrouillage d'interverrouillage évite le glissement simultané des sangles aux deux extrémités.

Mécanisme de serrage
Actionnement hydraulique avec arrêt par détection automatique de pression ; rotule multi-axes suivant la courbure de la pale ; pads en caoutchouc résistant à l'usure pour un serrage sûr sans endommager la surface.

Système de commande électrique
Commande PLC avec télécommande sans fil ; capteurs de charge, pression et position fournissent une surveillance en temps réel et un contrôle automatisé précis lors du levage.

Sangles et manilles
Sangles plates en fibres synthétiques haute résistance protégeant la surface de la pale ; manilles forgées en alliage garantissant une capacité de charge fiable.


Type horizontal avec pince C — Caractéristiques clés

• Adaptable à plusieurs modèles de pales en changeant les pinces.
• Conçu pour des environnements offshore sévères avec haute classe de corrosion et niveaux IP élevés.
• Fonctionne par vents allant jusqu'à 22 m/s, élargissant la fenêtre opérationnelle.
• Commande sans fil à redondance double avec modes maintenu et à deux boutons.
• Butées et capteurs de pression permettant l'arrêt automatique pour éviter d'endommager les pales.
• Conception en série et modulaire pour des délais de livraison réduits.
• Conception intégrée d'installation/démontage permettant l'utilisation du même équipement pour la pose et le retrait d'une pale.
• Système de tagline intelligent avec réglage automatique de la tension pour assurer un levage stable et sûr.

Type horizontal avec pince C — Composants & Fonctions
Structure acier
Fabriquée en tôles d'acier allié haute résistance avec soudage de précision pour une capacité portante stable et des travées ajustables.

Mécanisme de serrage
Conception « prise flexible + verrouillage rigide » avec pads anti-dérapants résistants à l'usure conformes à la surface de la pale ; actionnement hydraulique avec pression réglable pour supprimer le balancement ou la torsion pendant le levage.

Système de tagline
Réglage d'attitude en temps réel avec contrôle automatique de la tension ; frein auto-verrouillant contrant les oscillations et torsions dues au vent en altitude.

Système de rotation / basculement
Permet un ajustement précis de l'angle de la pale pour un alignement rapide avec le moyeu, améliorant l'efficacité d'installation et réduisant le cycle de levage.

Système d'alimentation
Groupe moteur indépendant intégré avec démarrage d'urgence, protection contre les surcharges et alarmes de faible niveau d'huile pour une exploitation autonome et sûre.

Système de commande électrique
Commande PLC avec télécommande sans fil ; les capteurs permettent le contrôle automatisé de l'ajustement d'angle, du serrage et du largage.

Système hydraulique
Conception hydraulique intégrée avec composants de marques à haute fiabilité ; excellent étanchéité, risque de fuite minimisé, contrôle précis de la pression de serrage et de la vitesse de basculement ; protections contre la surcharge et la surpression incluses.

Spécifications — Type horizontal avec sangle de levage
Charge nominale : 40 t – 120 t
Poids de l'outil : 12 t - 38 t
Matière principale : Q355E / Q460E
Dimensions (L × l × H) : 11500 × 7100 × 2300 mm
Résistance à la corrosion : C4 / C5
Température de fonctionnement : -30 ℃ à 50 ℃
Vitesse maximale de vent admissible : 18 m/s
Espace de préhension de la pale : réglable 11 m - 20 m

Spécifications — Type horizontal avec pince C
Charge nominale : 65 t - 120 t
Poids de l'outil : 65 t - 110 t
Matière principale : Q355E / Q460E / Q690E
Dimensions (L × l × H) : 24000 × 11500 × 15000 mm
Résistance à la corrosion : C4 / C5
Température de fonctionnement : -30 ℃ à 50 ℃
Vitesse maximale de vent admissible : 22 m/s
Espace de préhension de la pale : réglable 9 m - 18 m

Caractéristiques techniques

• Type de produit : Outil de levage et d'accostage pour pale d'éolienne (pale unique).
• Configurations disponibles : Type horizontal avec sangle de levage ; Type horizontal avec pince C.
• Plages de charge nominale : Sangle : 40 t – 120 t ; Pince C : 65 t – 120 t.
• Plages de poids de l'outil : Sangle : 12 t - 38 t ; Pince C : 65 t - 110 t.
• Matières principales : Q355E, Q460E, optionnel Q690E (pince C).
• Dimensions : Sangle 11500 × 7100 × 2300 mm ; Pince C 24000 × 11500 × 15000 mm.
• Classe de corrosion : C4 / C5 adaptée aux applications offshore.
• Température d'exploitation : -30 ℃ à 50 ℃.
• Vitesse maximale du vent : Jusqu'à 18 m/s (sangle) ; jusqu'à 22 m/s (pince C).
• Espace de préhension de la pale : Sangle 11 m - 20 m ; Pince C 9 m - 18 m.
• Sous-systèmes clés : structure acier, ensemble de treuils, système d'alimentation, système de largage, mécanisme de serrage, commande PLC sans fil, système hydraulique, système de tagline et de basculement, sangles et manilles.
