Actionneur électrique IHM-15

rotatifAC230 V

Présentation
Le système d'ouverture automatique de trappe automatise l'ouverture et la fermeture des trappes de plateforme lors du passage des systèmes d'accès, permettant une commande mains libres des trappes pour l'accès du personnel sur plateformes industrielles et nacelles d'éoliennes.

Principaux avantages

• Contrôle intelligent : ouverture/fermeture automatique déclenchée par reconnaissance de distance et capteurs.
• Blocage positif : retenue intégrée empêchant la trappe de retomber pendant l'opération.
• Calibration zéro automatique : prêt à l'emploi sans étapes de réglage manuelles.
• Encombrement réduit : conçu pour ne pas gêner les zones de travail sur la plateforme.
• Longévité : durée de vie estimée supérieure à 25 ans selon matériaux et construction.
• Compatibilité multi-scénarios : compatible avec l'accès manuel, Climb Assist et Climb Auto System ; s'adapte à la plupart des plateformes d'éoliennes et commande des couvercles jusqu'à 15 kg grâce à une transmission de troisième génération à fort couple.
• Installation simple : connexion par un seul câble et huit boulons ; une personne peut installer en env. 45 minutes (plug-and-play, retrofit minimal).
• Protections multiples et conception sans maintenance pour un fonctionnement prolongé sur site.

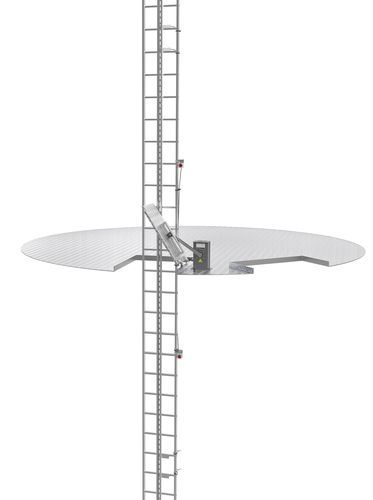

Détails produit — Composants & Fonctionnement

• Plaque guide : guide de roue fixé aux trappes de la plateforme pour garantir la trajectoire.
• Tige de liaison : transmet le mouvement de l'unité d'entraînement pour ouvrir et fermer les trappes via le dispositif guide.
• Trappes de plateforme : montées sur le bord de la jupe de la plateforme avec charnières pour prévenir la chute de personnes et d'objets ; utilisation possible de la trappe existante ou fabrication sur site selon les conditions réelles.
• Bouton sur la plateforme (option manuelle) : bouton en partie haute pour déclencher l'ouverture/fermeture manuellement lors de l'accès du personnel.
• Bouton sous la plateforme (option manuelle) : bouton en partie basse pour déclencher l'ouverture/fermeture manuellement lors de l'accès du personnel.
• Groupe moteur : installé du côté charnière de la trappe ; source d'alimentation principale de l'ouverture automatique.
• Capteur supérieur : installé en haut de la plateforme pour utilisation avec Climb Auto System ; déclenche l'ouverture/fermeture automatique lorsque CAS est activé.
• Capteur inférieur : installé sous la plateforme pour opération déclenchée par CAS.

Modèles

• IHM-15 — modèle à ouverture latérale
• IHA-15 — modèle à ouverture arrière

Installation & Compatibilité
Installation plug-and-play sans modification structurelle ni changement des spécifications des dispositifs de protection du circuit. Raccordement par un seul câble et huit boulons ; installation typique par une personne en ~45 minutes. Compatible avec l'accès manuel, Climb Assist, Climb Auto System et scénarios similaires.

Remarques supplémentaires
L'unité présente une résistance aux températures et un traitement anticorrosion adaptés pour une longue durée de service en environnements variés.

Caractéristiques techniques

• Modèle : IHM-15
• Dimensions : 174 mm × 131 mm × 314 mm
• Alimentation : Monophasé AC 200–240 V
• Puissance : 60 W
• Indice de protection : IP44 (indice supérieur optionnel)
• Classe anticorrosion : C4
• Température de fonctionnement : -40℃ – +60℃
• Certifications : CE, EMC, ETL, UL
• Poids maximal de couvercle contrôlable : jusqu'à 15 kg
