Vireur de soudure auto-alignant

Présentation

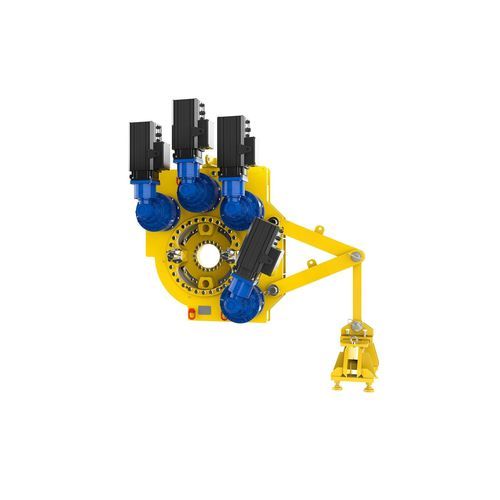

L'outil de rotation du moyeu est un système auxiliaire spécialisé pour l'installation et la maintenance des éoliennes, conçu pour les générateurs à double alimentation et à entraînement semi-direct. Actionné par un moteur via un réducteur, il fait pivoter le moyeu pour positionner les pales à des angles précis requis pour le montage, l'inspection et les opérations de maintenance. Le système intègre verrouillage mécanique, fonction de suivi des pales, protections de sécurité complètes et haute résistance à la corrosion.

Principales fonctionnalités

• Fonctionnement synchronisé multi-moteurs avec logique de contrôle intelligente pour une répartition uniforme du couple entre les unités d'entraînement.
• Système de contrôle servo en boucle fermée basé sur PLC offrant un positionnement haute précision de l'angle de rotation.
• Verrous mécaniques doubles avec dispositifs de surveillance pour prévenir les erreurs de manipulation et maximiser la fiabilité.
• Fonction « suivi des pales » : permet l'arrêt et la reprise sûrs des opérations sans démontage dans des circonstances particulières.
• Redondance d'entraînement : les unités restantes peuvent achever l'opération de rotation en cas de défaillance d'une seule unité.
• Modes d'exploitation sélectionnables et verrous de sécurité pour une manipulation sécurisée.
• Protections intégrées contre la foudre, les courts-circuits, les surintensités et les surtensions.

Principaux composants et rôles

• Moteur servo : Contrôle en boucle fermée pour un réglage précis de la vitesse et du couple, garantissant une rotation fluide et maîtrisée.
• Réducteur : Structure planétaire à haute capacité de charge convertissant l'entrée haute vitesse du moteur en sortie basse vitesse et couple élevé nécessaire à la rotation.
• Carrosserie : Structure mécanique optimisée offrant un support robuste et une protection fiable pour la transmission interne.
• Ensemble disque adaptateur : Interface universelle à haute précision d'excentricité d'arbre et de coaxialité pour éliminer les charges et vibrations supplémentaires dues aux écarts d'installation.
• Biellette de réaction : Transmet les efforts réactifs au bâti principal tout en compensant automatiquement les déviations angulaires d'installation pour éviter contraintes et dommages.
• Armoire de commande électrique : Agencement modulaire facilitant la maintenance et l'évolution fonctionnelle, équipée de protections multicouches pour garantir des opérations de rotation sûres et fiables.

Caractéristiques techniques

• Générateur éolien applicable : Double alimentation (également adapté aux modèles à entraînement semi-direct)
• Couple nominal d'entraînement : 75 kNm - 150 kNm
• Type d'entraînement : Moteur
• Nombre d'unités d'entraînement : 4
• Puissance moteur : 7,9 kW
• Poids de l'outil : 2780 kg
• Dimensions (L × l × H) : 1370 mm × 890 mm × 1865 mm
• Température de service : -25 °C - +50 °C
• Indice de protection : IP55
• Résistance à la corrosion : C5-M
• Altitude d'exploitation : ≤ 3000 m
