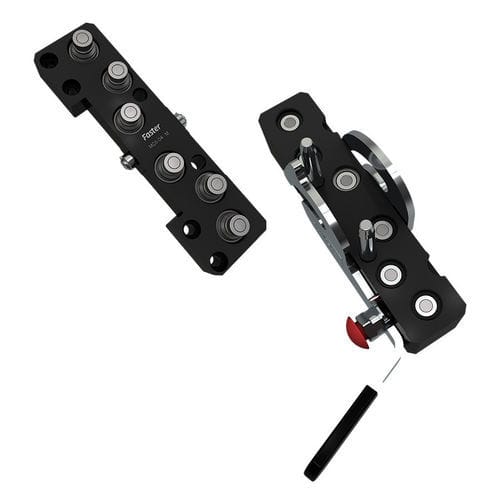

Multi-raccord hydraulique MC6

rapidepour huile hydraulique6-raccords

Vue d'ensemble
Plaque d'accouplements rapides hydraulique pour la connexion jusqu'à six lignes 1/4". La plaque mâle peut recevoir soit sa plaque femelle correspondante, soit des accouplements rapides femelles individuels 1/4" conformes à la norme ISO 16028, offrant une solution flexible pour les interfaces hydrauliques multi-conduites en milieu industriel.

Articles (femelle)
Numéro de pièce : MC6-04-38S FC
6 x Accouplements 1/4": 9/16"-18 UNF FEMELLE ORB - ISO 11926-1
Débit : 20 (l/min) à 0.2 MPa
Joints : NBR & PUR
Corps : 6 | Accouplements : 6

Articles (mâle)
Numéro de pièce : MC6-04-38S MC
6 x Accouplements 1/4": 9/16"-18 UNF FEMELLE ORB - ISO 11926-1
Débit : 20 (l/min) à 0.2 MPa
Joints : NBR & PUR
Corps : 6 | Accouplements : 6

Téléchargements
Fiche technique (PDF) et notice d'utilisation disponibles pour ce produit.

Avertissements
Ce produit peut vous exposer à des substances telles que le plomb ou le nickel reconnues par l'État de Californie comme causes de cancer, de malformations congénitales ou d'autres troubles de la reproduction.

Caractéristiques / spécifications techniques

• Modèle / Série : MC6 — MultiFaster
• Taille dash : 04 (6.3 mm / 1/4")
• Pression de service : 20 MPa
• Débit : 20 l/min (à 0.2 MPa)
• Perte (spillage) : 0.008 ml
• Pression d'éclatement (Mâle / Femelle / Mâle+Femelle) : 80 MPa
• Configuration des accouplements : 6 x 1/4" (9/16"-18 UNF FEMELLE ORB - ISO 11926-1)
• Joints : NBR & PUR
• Matériaux : Aluminium & Acier
• Températures de fonctionnement : -25 °C à 100 °C
• Traitement de surface : MATE 500 (CrIII) & peinture
• Compatibilité de série : MultiFaster
• Type de valve : Plate
• Connexion : Levier
• Déconnexion : Levier
• Connexion sous pression : Autorisée (résiduelle)
• Exceptions : Il est possible de connecter deux plaques avec une pression résiduelle maximale de 100 bar sur le côté de la plaque femelle et sur un maximum de deux lignes.
