Multi-raccord rapide PH406

filetépour huile hydraulique

Aperçu
Nouveau système multi-connexions conçu pour résister aux applications haute pression (46 MPa). Équipé de 4 lignes taille 06. Disponible en deux finitions : platines peintes rouges avec poignée et cames en acier inoxydable, ou platines cataphorèse noires avec poignée et cames en acier au carbone zingué Zn-Ni (suffixe S).

Articles (exemples)
Femelle - PH406-4-38G F C
Référence : PH406-4-38G F C
Caractéristiques :
4 x Raccords 3/8" : BSPP 3/8" FEMELLE - ISO 1179-1
Débit : 35 l/min à 0.2 MPa
Température : -25 °C à 100 °C
Joints : NBR & PUR
Poids : 5188.2 g

Femelle - PH406S-4-38G F C
Référence : PH406S-4-38G F C
Caractéristiques :
4 x Raccords 3/8" : BSPP 3/8" FEMELLE - ISO 1179-1
Débit : 35 l/min à 0.2 MPa
Joints : NBR & PUR
Poids : 5188 g

Mâle - 3PH406-4-38G MC
Référence : 3PH406-4-38G MC
Caractéristiques :
4 x Raccords 3/8" : BSPP 3/8" FEMELLE - ISO 1179-1
Débit : 35 l/min à 0.2 MPa
Température : -25 °C à 100 °C
Joints : NBR & PUR
Poids : 2523 g

Mâle - 3PH406S-4-38G M C
Référence : 3PH406S-4-38G M C
Caractéristiques :
4 x Raccords 3/8" : BSPP 3/8" FEMELLE - ISO 1179-1
Débit : 35 l/min à 0.2 MPa
Joints : NBR & PUR
Poids : 2523 g

Images

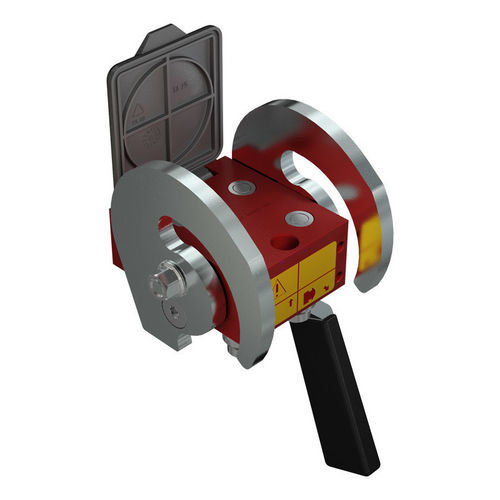

Les images produit présentent la série MultiFaster PH406 avec vues multiples et visuels d'installation / devis.

Téléchargements
Fiche technique disponible pour PH406 (PDF fiche produit).

Caractéristiques techniques / spécifications

• Serie : MultiFaster (PH406)
• Taille : 06 (corps 10 mm / 3/8")
• Pression de service : 46 MPa
• Pression d'éclatement (mâle / femelle / combiné) : 138 MPa
• Débit : 35 l/min à 0.2 MPa
• Fuite (spillage) : 0.008 ml
• Plage de température : -25 °C à 100 °C
• Matériaux : Aluminium & Acier
• Joints : NBR & PUR
• Traitement de surface : MATE 1000 (ZnNi) & Peinture (platines rouges ou platines cataphorèse noires avec poignée et cames en acier au carbone zingué Zn-Ni)
• Type de vanne : Plate
• Connexion : Levier
• Déconnexion : Levier
• Connexion sous pression : Autorisée (résiduelle)
• Configuration : 4 lignes
