Multi-raccord fileté PSA06

hydrauliquepour huile hydraulique

Présentation
Le MultiFaster PSA06 est un ensemble de raccords multi-connexion hydraulique conçu pour accepter soit une moitié mobile PS06, soit jusqu'à quatre raccords individuels ISO 16028 3/8". Il permet des connexions hydrauliques simultanées rapides et propose une option de contact électrique 3 broches sur certaines variantes.

Articles / Variantes disponibles

• 2PSA06-1-4-2/22FWC
  Taille : 10 mm (3/8")
  Caractéristiques :
  4 x Raccords 3/8" : M22x1,5 MALE 15L - ISO 8434-1-L
  Débit : 40 l/min à 0,2 MPa
  1 Contact électrique : 3 broches
  Joints : NBR & PUR
  Poids : 3550 g
  Boîtiers : 5
  Raccords : 4
  Contacts électriques : 1
• 2PSA06-4-2/22FC
  Taille : 10 mm (3/8")
  Caractéristiques :
  4 x Raccords 3/8" : M22x1,5 MALE 15L - ISO 8434-1-L
  Débit : 40 l/min à 0,2 MPa
  Joints : NBR & PUR
  Poids : 3550 g
  Boîtiers : 4
  Raccords : 4

Visuels (représentatifs)

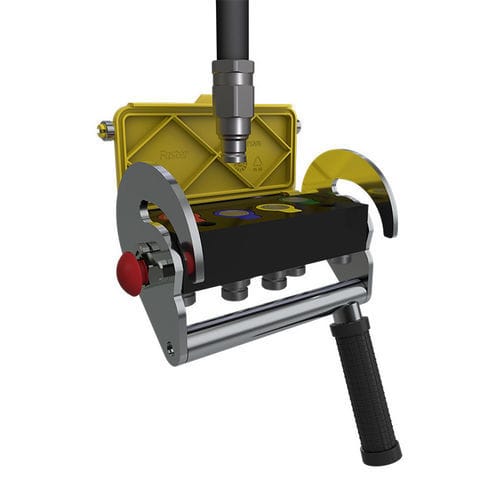

Les images principales montrent l'ensemble MultiFaster PSA06 et les configurations typiques pour un montage 4 lignes.

Téléchargements
La fiche technique et la notice d'utilisation sont disponibles pour la série PSA06 (datasheet et documents d'instructions utilisateur).

Caractéristiques techniques

• Série : MultiFaster (PSA06)
• Taille : 06 (10 mm / 3/8")
• Type de produit performance : 2P
• Pression de service : 25 MPa
• Débit : 40 l/min à 0,2 MPa
• Fuite (spillage) : 0,008 ml
• Pression d'éclatement (mâle) : 100 MPa
• Pression d'éclatement (femelle) : 100 MPa
• Pression d'éclatement (mâle + femelle) : 100 MPa
• Interface de raccordement : jusqu'à 4 raccords individuels compatibles ISO 16028 (M22x1,5 MALE 15L - ISO 8434-1-L)
• Joints : NBR & PUR
• Matériaux : Aluminium & Acier
• Traitement de surface : MATE 500 (CrIII) & peinture
• Températures de service : -25 °C à 100 °C
• Spécifications : Interchange série : MultiFaster ; Type de valve : Plate ; Connexion : Levier ; Déconnexion : Levier ; Connexion sous pression : Autorisée (résiduelle)
• Configurations typiques : jusqu'à 4 raccords (3/8") avec option contact électrique (3 broches) sur variantes sélectionnées
