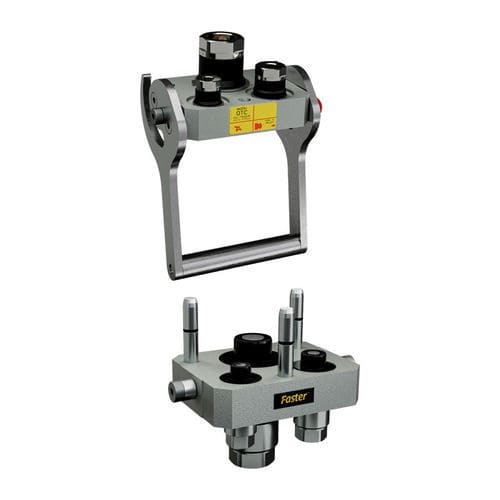

Système d'attache rapide hydraulique MultiQTC

Série de produits
MultiQTC

Nom du produit
MultiFaster 3 lignes (tailles 06, 08, 20)

Applications
Équipements de chantier

Téléchargements disponibles (listés sur la page)

• Fiche technique (PDF)
• Notice d'utilisation

Articles (variantes femelle / mâle, résumé des entrées du tableau)
Articles femelles
Référence : MQ3A-06-08-20-A-FC
Tailles du corps (mm) : 10 & 12,5 & 31,5 — Corps : 3 — Étiquette : new
Caractéristiques : 1 x Raccord 3/8" : BSPP 3/8" FEMELLE - ISO 1179-1 ; Débit : 20 l/min à 0,2 MPa
1 x Raccord 1/2" : BSPP 1/2" FEMELLE - ISO 1179-1 ; Débit : 70 l/min à 0,2 MPa
1 x Raccord 1-1/4" : BSPP 1-1/4" FEMELLE - ISO 1179-1 ; Débit : 350 l/min à 0,2 MPa
Joints : HNBR & PUR

Référence : MQ3A-00-08-20-A-FC
Tailles du corps (mm) : 12,5 & 31,5 — Corps : 3 — Étiquette : new
Caractéristiques : 1 x Raccord 1/2" : BSPP 1/2" FEMELLE - ISO 1179-1 ; Débit : 70 l/min à 0,2 MPa
1 x Raccord 1-1/4" : BSPP 1-1/4" FEMELLE - ISO 1179-1 ; Débit : 350 l/min à 0,2 MPa
Joints : HNBR & PUR

Articles mâles
Référence : MQ3A-06-08-20-A-MC
Tailles du corps (mm) : 10 & 12,5 & 31,5 — Corps : 3 — Étiquette : new
Caractéristiques : 1 x Raccord 3/8" : BSPP 3/8" MÂLE - ISO 1179-1 ; Débit : 20 l/min à 0,2 MPa
1 x Raccord 1/2" : BSPP 1/2" MÂLE - ISO 1179-1 ; Débit : 70 l/min à 0,2 MPa
1 x Raccord 1-1/4" : BSPP 1-1/4" MÂLE - ISO 1179-1 ; Débit : 350 l/min à 0,2 MPa
Joints : HNBR & PUR

Référence : MQ3A-00-08-20-A-MC
Tailles du corps (mm) : 12,5 & 31,5 — Corps : 3 — Étiquette : new
Caractéristiques : 1 x Raccord 1/2" : BSPP 1/2" MÂLE - ISO 1179-1 ; Débit : 70 l/min à 0,2 MPa
1 x Raccord 1-1/4" : BSPP 1-1/4" MÂLE - ISO 1179-1 ; Débit : 350 l/min à 0,2 MPa
Joints : HNBR & PUR

Performance / pressions d'éclatement & débits (résumé du tableau technique)
Dash 06 — Taille 10 mm — Pression de service : 46 MPa — Débit : 20 l/min — Perte : 0,01 ml — Pression d'éclatement mâle : 140 MPa — Pression d'éclatement femelle : 140 MPa
Dash 08 — Taille 12,5 mm — Pression de service : 46 MPa — Débit : 70 l/min — Perte : 0,01 ml — Pression d'éclatement mâle : 140 MPa — Pression d'éclatement femelle : 140 MPa
Dash 20 — Taille 31,5 mm — Pression de service : 46 MPa — Débit : 350 l/min — Perte : 0,03 ml — Pression d'éclatement mâle : 140 MPa — Pression d'éclatement femelle : 140 MPa

Matériaux & traitements
Matériau : Aluminium & Acier
Joints : HNBR & PUR
Traitement de surface : CrIII & Zn-Ni
Températures de service : -20 °C à 100 °C

Spécifications (page)
Compatibilité série : MultiFaster
Type de valve : Plate
Connexion : Levier
Déconnexion : Levier
Connexion sous pression : Autorisée résiduelle

Caractéristiques techniques

• Série : MultiQTC
• Nom du produit : MultiFaster 3 lignes (tailles 06, 08, 20)
• Tailles disponibles (mm) : 10, 12.5, 31.5
• Normes de raccord : BSPP femelle - ISO 1179-1
• Débits à 0,2 MPa : 20 l/min (3/8"), 70 l/min (1/2"), 350 l/min (1-1/4")
• Pression de service : 46 MPa
• Pressions d'éclatement (mâle/femelle) : 140 MPa
• Perte : 0,01 ml (06,08), 0,03 ml (20)
• Joints : HNBR & PUR
• Matériaux : Aluminium & Acier
• Traitement de surface : CrIII & Zn-Ni
• Plage de température : -20 °C à 100 °C
• Type de valve : Plate ; Connexion / Déconnexion : Levier
