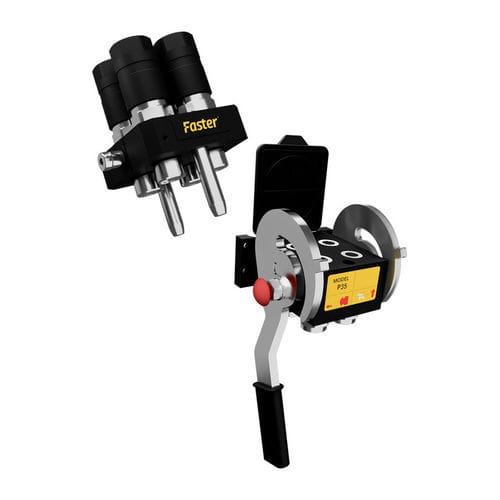

Multicoupleur hydraulique P508HD

multiportepour applications industriellesfemelle

Série produit
Multifaster P508HD

Présentation
Collecteur à coupleurs rapides hydrauliques Multifaster P508HD pour configurations 4 voies, dash size 08 (12,5 mm / 1/2"). Pression de fonctionnement jusqu'à 35 MPa (350 bar). Autorise la connexion sous pression résiduelle.

Applications

• Équipements de construction
• Hydraulique industrielle
• Pétrole & Gaz
• Véhicules & engins routiers
• Exploitation forestière
• Exploitation minière

Articles - Femelle

• P508HD-D-0000-4-AFC
  Taille : 12,5 mm (1/2")
  4 x Coupleurs 1/2" : BSPP 1/2" FEMELLE - ISO 1179-1
  Débit : 70 l/min à 0,2 MPa
  Joints : NBR & PUR
  Poids : 4400 g
  * Levier droit et verrouillage de sécurité.
• P508HD-S-0000-4-AFC
  Taille : 12,5 mm (1/2")
  4 x Coupleurs 1/2" : BSPP 1/2" FEMELLE - ISO 1179-1
  Débit : 70 l/min à 0,2 MPa
  Joints : NBR & PUR
  Poids : 4400 g
  * Levier gauche et verrouillage de sécurité.

Articles - Mâle

• P508HD-0000-4-AMC
  Taille : 12,5 mm (1/2")
  1 x Coupleur 1/2" : BSPP 1/2" FEMELLE - ISO 1179-1
  Débit : 70 l/min à 0,2 MPa
  Joints : NBR & PUR
  Poids : 2950 g

Téléchargements disponibles (documents liés à ce produit)

• Fiche technique (ProductSerieSheet-P508HD-en)
• Mode d'emploi (Multifaster instructions)

Caractéristiques / spécifications techniques

• Dash size : 08 (Taille 12,5 mm / 1/2")
• Pression de service : 35 MPa
• Débit : 70 l/min (à 0,2 MPa)
• Fuite : 0,01 ml
• Pression d'éclatement (Mâle) : 105 MPa
• Pression d'éclatement (Femelle) : 105 MPa
• Pression d'éclatement (Mâle + Femelle) : 105 MPa
• Matériaux : Aluminium & Acier
• Joints : NBR & PUR
• Températures de service : -25 °C à 100 °C
• Traitement de surface : MATE 500 (CrIII) & Peinture
• Interchangeabilité de la série : MultiFaster
• Type de valve : Plate
• Raccordement : Levier
• Séparation : Levier
• Connexion sous pression : Autorisée (résiduelle)
• Configurations typiques : 4 x coupleurs 1/2" (femelle) ou 1 x coupleur 1/2" (mâle) selon l'article
