Connecteur hydraulique MC4

MC4platfemelle

Description
La plaque MC4-04 MultiFaster permet de raccorder quatre conduites hydrauliques via des raccords rapides. La plaque mâle peut recevoir soit sa plaque femelle correspondante, soit des raccords rapides femelles individuels 1/4" conformes à la norme ISO 16028, offrant des connexions multi-lignes modulaires et flexibles.

Articles (exemples présentés)

• Femelle - Référence : MC4-04-38S-A FC
  • 4 × Raccords 1/4" : 9/16"-18 UNF FEMELLE ORB — ISO 11926-1
  • Débit : 20 l/min à 0,2 MPa
  • Joints : NBR & PUR
  • Poids : 1800 g
  • Logements : 4
  • Raccords : 4
• Mâle - Référence : 2MC4-04-38S-A MC
  • 4 × Raccords 1/4" : 9/16"-18 UNF FEMELLE ORB — ISO 11926-1
  • Débit : 20 l/min à 0,2 MPa
  • Joints : NBR & PUR
  • Logements : 4
  • Raccords : 4

Illustrations

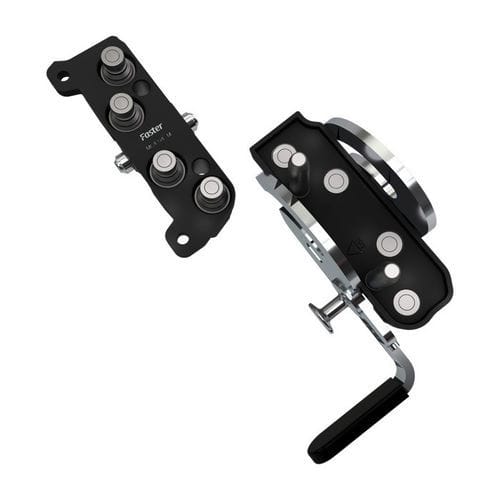

Les visuels présentent les plaques mâle et femelle MC4 ainsi que des exemples de connexion pour des configurations MultiFaster 4 lignes pour illustrer l'agencement et l'emplacement des raccords.

Avertissements
Ce produit peut vous exposer à des produits chimiques tels que le plomb ou le nickel, reconnus par l'État de Californie comme pouvant causer le cancer, des malformations congénitales ou d'autres troubles de la reproduction.

Caractéristiques / spécifications techniques

• Dénomination / Série : MC4 (MultiFaster)
• Taille dash : 04 (6,3 mm / 1/4")
• Pression de service : 20 MPa
• Débit : 20 l/min à 0,2 MPa
• Fuite (spillage) : 0,008 ml
• Pression d’éclatement (Mâle) : 80 MPa
• Pression d’éclatement (Femelle) : 80 MPa
• Pression d’éclatement (Mâle + Femelle) : 80 MPa
• Raccords par plaque : 4 × 1/4"
• Type de connexion : 9/16"-18 UNF FEMELLE ORB (ISO 11926-1)
• Type de valve : Plate
• Connexions / Déconnexions : Levier
• Connexion sous pression : Autorisée (résiduelle)
• Matériaux : Aluminium & Acier
• Joints : NBR & PUR
• Traitement de surface : MATE 500 (CrIII) & MATE 1000 (ZnNi)
• Températures de service : -25 °C à 90 °C
• Exceptions : Il est possible de connecter deux plaques avec une pression résiduelle maximale de 100 bar côté plaque femelle et sur au plus deux lignes.
