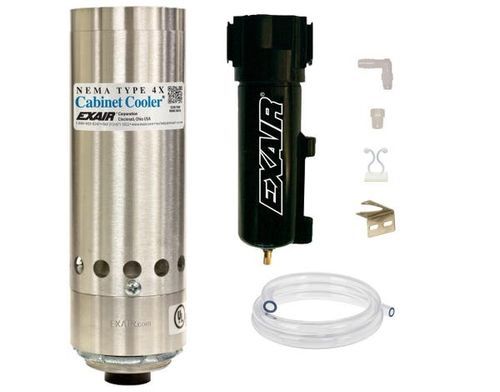

Climatiseur d'armoire électrique vertical 4730SS

à montage latéralcompactindustriel

Présentation
Les systèmes Cabinet Cooler® refroidissent et purgent les armoires de contrôle électroniques en utilisant de l'air comprimé et un tube vortex ; le tube vortex génère de l'air froid sans pièces mobiles. Les unités NEMA 4X (IP66) sont étanches à la poussière et à l'huile, résistantes aux éclaboussures et à la corrosion, pour usage intérieur ou extérieur. Les modèles NEMA 4X intègrent une soupape de décharge basse pression sur le tube vortex et l'échappement d'armoire qui se ferme lorsque le refroidisseur est à l'arrêt afin de préserver l'intégrité de l'enceinte. Les systèmes en fonctionnement continu incluent le Cabinet Cooler, un kit de distribution d'air froid et un filtre automatique de 5 µm avec purge. Les unités sont certifiées UL et conformes CE.

Applications

• Automates programmables
• Armoires de contrôle de ligne
• Centres de commande moteurs
• Armoires à relais
• Systèmes NC/CNC
• Centres de contrôle modulaires
• CCTV
• Armoires informatiques
• Enveloppes de lasers
• Balances électroniques

Caractéristiques principales

• Construction en acier inoxydable résistante à la corrosion pour environnements difficiles ou lavage
• Conception compacte ; montage dans un perçage ou un emplacement électrique standard
• Capacités de refroidissement de 275 Btu/h (80 W) à 5 600 Btu/h (1 641 W)
• Pas de pièces mobiles — maintenance réduite
• Muffler froid optionnel pour réduction du niveau sonore
• Options thermostat/solénoïde ou régulation électronique ETC™ pour maîtriser la consommation d'air comprimé
• Maintient l'intégrité de l'enceinte NEMA 4X tout en purgant
• Inclut un filtre automatique 5 µm ; filtre coalescent recommandé si présence d'huile dans l'air comprimé

Modèles - NEMA 4X (IP66) Cabinet Cooler Systems - Acier inox Type 303, fonctionnement continu
4704SS | 275 Btu/h (80 W)
4708SS | 550 Btu/h (162 W)
4715SS | 1 000 Btu/h (293 W)
4725SS | 1 700 Btu/h (498 W)
4730SS | 2 000 Btu/h (586 W)
4740SS | 2 800 Btu/h (821 W)
4750SS | 3 400 Btu/h (997 W)
4760SS | 4 000 Btu/h (1 171 W)
4770SS | 4 800 Btu/h (1 406 W)
4780SS | 5 600 Btu/h (1 641 W)

Modèles - NEMA 4X (IP66) Cabinet Cooler Systems - Acier inox Type 316, fonctionnement continu
4704SS-316 | 275 Btu/h (80 W)
4708SS-316 | 550 Btu/h (162 W)
4715SS-316 | 1 000 Btu/h (293 W)
4725SS-316 | 1 700 Btu/h (498 W)
4730SS-316 | 2 000 Btu/h (586 W)
4740SS-316 | 2 800 Btu/h (821 W)
4750SS-316 | 3 400 Btu/h (997 W)
4760SS-316 | 4 000 Btu/h (1 171 W)
4770SS-316 | 4 800 Btu/h (1 406 W)
4780SS-316 | 5 600 Btu/h (1 641 W)

Performances (NEMA 4X Type 303/316 Acier inoxydable, fonctionnement continu)
4704SS, 4704SS-316 | 275 Btu/h | 80 W | 59 dBA*
4708SS, 4708SS-316 | 550 Btu/h | 162 W | 67 dBA*
4715SS, 4715SS-316 | 1 000 Btu/h | 293 W | 73 dBA
4725SS, 4725SS-316 | 1 700 Btu/h | 498 W | 80 dBA
4730SS, 4730SS-316 | 2 000 Btu/h | 586 W | 80 dBA
4740SS, 4740SS-316 | 2 800 Btu/h | 821 W | 82 dBA
4750SS, 4750SS-316 | 3 400 Btu/h | 997 W | 84 dBA
4760SS, 4760SS-316 | 4 000 Btu/h | 1 171 W | 84 dBA
4770SS, 4770SS-316 | 4 800 Btu/h | 1 406 W | 84 dBA
4780SS, 4780SS-316 | 5 600 Btu/h | 1 641 W | 85 dBA
*Avec silencieux froid optionnel. Capacité de refroidissement mesurée à 100 PSIG (6,9 BAR).

Autres informations techniques

• Principe : L'air comprimé alimente le tube vortex du Cabinet Cooler® ; l'air chaud est évacué via l'échappement (muffled) et l'air froid est dirigé dans l'armoire via le kit de distribution, assurant le refroidissement et la purge sans introduire d'air extérieur.
• Filtration : Systèmes fournis avec un filtre automatique 5 µm avec purge eau/saletés. En présence d'huile, prévoir un filtre coalescent.
• Kit de distribution d'air froid : Tubing vinyl flexible, raccords et clips adhésifs pour acheminer l'air vers les points chauds ou assurer la circulation.
• Humidité : En fonctionnement continu, l'humidité relative à l'intérieur d'une enceinte scellée se stabilise autour de 45 % sans condensation.
• Température d'entrée & performance : Environ 30 °C (54 °F) de baisse par rapport à la température d'entrée à 100 PSIG (6,9 BAR). Température d'entrée élevée ou pression faible réduit la capacité de refroidissement.
• Montage : Montage par perçage ou emplacement électrique standard. Les unités NEMA 4/4X doivent être montées verticalement ; kits de montage latéral disponibles pour espaces restreints tout en conservant la classification NEMA.
• Contrôles : Options thermostat + solénoïde (thermostat réglé en usine à 95 °F / 35 °C) ou régulation ETC™ pour contrôle précis de la température interne.

Caractéristiques techniques

• Indice NEMA : NEMA 4X (IP66) — étanche à la poussière, étanche à l'huile, résistant aux projections, résistant à la corrosion, usage intérieur/extérieur.
• Matériaux : Options acier inoxydable Type 303 et Type 316.
• Capacité de refroidissement : 275 Btu/h (80 W) à 5 600 Btu/h (1 641 W) selon modèle.
• Source d'air froid : Tube vortex (pas de pièces mobiles).
• Différentiel typique : jusqu'à ~16 °F (~9 °C) produit par le tube vortex ; baisse typique ~54 °F (30 °C) à 100 PSIG d'alimentation.
• Inclus (systèmes continus) : Cabinet Cooler®, kit de distribution d'air froid et filtre automatique 5 µm.
• Certifications : UL Listed et conformité CE.
• Exemple de SKU affiché : P4708SS (configurable avec options : BTU/hr, mise à niveau solénoïde/ETC, tension, matériau, haute température ou NHP, capacité vortex, entrée d'air, filtre).
