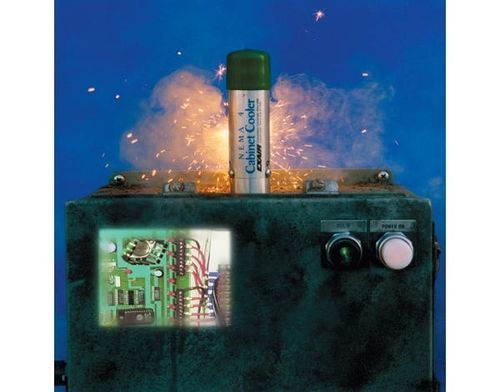

Climatiseur d'armoire électrique à montage latéral NHP4840

compactindustrielrésistant à la poussière

Présentation
Les systèmes de purge non dangereuse (NHP) NEMA 4 Cabinet Cooler® maintiennent une légère surpression à l'intérieur des armoires électriques pour empêcher l'entrée de contaminants par de petites ouvertures. Les modèles à commande par thermostat activent le refroidissement uniquement lorsque la température interne approche du point de consigne (réglage usine 95°F / 35°C), réduisant la consommation d'air comprimé. Les Cabinet Cooler utilisent un tube vortex pour produire de l'air froid à partir de l'air comprimé sans pièces mobiles et s'installent rapidement dans un perçage électrique standard. Les modèles NEMA 4 (IP66) sont étanches à la poussière, à l'huile et résistants aux projections pour usage intérieur/extérieur.

Applications

• Automates programmables
• Armoires de commande de ligne
• Centres de commande moteurs
• Tableaux de relais
• Systèmes NC/CNC
• Centres de commande modulaires
• Caméras CCTV
• Armoires informatiques
• Enceintes de lasers
• Balances électroniques

Avantages

• Coût d'achat faible et installation simple
• Compact, se monte dans un perçage électrique standard
• Capacités de refroidissement de 275 à 5 600 Btu/h (80 à 1 641 W)
• La commande par thermostat réduit la consommation d'air
• Fonctionnement silencieux — pas de pièces tournantes
• Maintient l'intégrité NEMA 4 (IP66) de l'armoire
• Stabilise la température et l'humidité internes
• Sans CFC ; pas de pièces mobiles — maintenance minimale
• Évite les déclenchements intempestifs et les pannes liées à la chaleur
• Supprime le besoin de climatisation locale, ventilateurs et filtres
• Assure la protection en lavage (washdown)

Modèles (NEMA 4 Purge non dangereuse, Commande par thermostat — 120V)
Modèle — Btu/h (Watts)
NHP4804 — 275 (80)
NHP4808 — 550 (162)
NHP4815 — 1 000 (293)
NHP4825 — 1 700 (498)
NHP4830 — 2 000 (586)
NHP4840 — 2 800 (821)
NHP4850 — 3 400 (997)
NHP4860 — 4 000 (1 171)
NHP4870 — 4 800 (1 406)
NHP4880 — 5 600 (1 641)

Modèles (NEMA 4 Purge non dangereuse, Commande par thermostat — 240V)
Modèle — Btu/h (Watts)
NHP4804-240 — 275 (80)
NHP4808-240 — 550 (162)
NHP4815-240 — 1 000 (293)
NHP4825-240 — 1 700 (498)
NHP4830-240 — 2 000 (586)
NHP4840-240 — 2 800 (821)
NHP4850-240 — 3 400 (997)
NHP4860-240 — 4 000 (1 171)
NHP4870-240 — 4 800 (1 406)
NHP4880-240 — 5 600 (1 641)

Performances (sélection)
Performances sélectionnées (alimentation 100 PSIG / 6,9 BAR):
Modèle — Btu/h — Watts — Niveau sonore (dBA)
NHP4804 / NHP4804-240 — 275 — 80 — 59*
NHP4808 / NHP4808-240 — 550 — 162 — 67*
NHP4815 / NHP4815-240 — 1 000 — 293 — 73
NHP4825 / NHP4825-240 — 1 700 — 498 — 80
NHP4830 / NHP4830-240 — 2 000 — 586 — 80
NHP4840 / NHP4840-240 — 2 800 — 821 — 82
NHP4850 / NHP4850-240 — 3 400 — 997 — 84
NHP4860 / NHP4860-240 — 4 000 — 1 171 — 84
NHP4870 / NHP4870-240 — 4 800 — 1 406 — 84
NHP4880 / NHP4880-240 — 5 600 — 1 641 — 85
*Avec silencieux froid en option.

Accessoires
Les kits de montage latéral permettent l'installation sur le côté d'une armoire lorsque l'espace en hauteur est limité. Les kits NEMA 4 et 4X conservent la classification de l'armoire et se montent dans un perçage standard 1-1/2 NPS. Les kits pour NEMA 12 sont en aluminium; les kits NEMA 4 et 4X en inox 303 ou 316.

Fonctionnement
L'air comprimé alimente un tube vortex dans le Cabinet Cooler et se sépare en flux chauds et froids. L'air froid est dirigé dans l'armoire via un kit de distribution d'air froid; l'air chaud est atténué et évacué. La surpression empêchent l'air extérieur de pénétrer dans le panneau de commande.

Informations complémentaires
Les systèmes avec thermostat comprennent le refroidisseur, la vanne solénoïde, le thermostat (pré-réglé à 95°F / 35°C, ajustable), le séparateur-filtre et le kit de distribution d'air froid. Les systèmes en fonctionnement continu incluent le refroidisseur, un séparateur-filtre et le kit de distribution. Des contrôles électroniques (ETC) sont disponibles pour une régulation numérique précise et l'affichage de la température interne. Les systèmes incluent un filtre automatique d'eau et de poussière 5 microns; un filtre coalescent est recommandé si de l'huile est présente dans l'air comprimé.

Caractéristiques techniques

• Série : NHP (Purge non dangereuse) — Classe NEMA 4 (IP66)
• Capacités de refroidissement : 275 à 5 600 Btu/h (80 à 1 641 W)
• Thermostat : préréglé à 95°F (35°C), réglable
• Chute de température typique : ~54°F (30°C) sous l'air d'alimentation à 100 PSIG (6,9 BAR)
• Niveaux sonores : environ 59–85 dBA selon modèle et options
• Construction : corps en aluminium avec tube vortex en acier inoxydable
• Filtration : filtre automatique 5 microns inclus ; filtre coalescent recommandé en cas de présence d'huile
• Commandes : vannes solénoïdes en plusieurs tensions ; contrôles numériques ETC disponibles
• Montage : s'installe dans un perçage électrique standard ; kits de montage latéral disponibles
• Pas de pièces mobiles (tube vortex) — maintenance minimale
• Conformités : UL Listed et conforme CE
• Assure une purge positive continue pour prévenir l'entrée de contaminants
