Climatiseur d'armoire électrique à montage latéral 4840

compactpour salle informatiqueindustriel

Description Les systèmes de commande thermostatique NEMA 4 (IP66) activent les Cabinet Cooler® uniquement lorsque la température interne approche du seuil réglé, assurant un refroidissement et une purge efficaces de l'enceinte. Ces systèmes utilisent un tube vortex pour produire de l'air froid à partir d'air comprimé sans pièces mobiles, intègrent un séparateur eau/particules à vidange automatique 5 microns et un kit de distribution d'air froid pour diriger l'air vers la circulation générale ou des points chauds. Unités listées UL et conformes CE.

Applications

• Automates programmables
• Armoires de contrôle de ligne
• Centres de commande moteurs
• Tableaux de relais
• Systèmes NC/CNC
• Centres de contrôle modulaires
• Caméras CCTV
• Armoires informatiques
• Enveloppes de lasers refroidis
• Balances électroniques

Avantages

• Faible coût
• Conception compacte
• Capacités de refroidissement jusqu'à 5 600 Btu/h (1 641 W)
• Fonctionnement silencieux
• Installation rapide (se monte via un percage standard d'électrique)
• Conserve l'intégrité NEMA 4 (IP66)
• Pas de CFC, pas de pièces mobiles (sans entretien)
• Stabilise la température et l'humidité de l'enceinte
• Élimine ventilateurs et filtres qui aspirent de l'air contaminé

Modèles (commande thermostatique) - NEMA 4 (IP66)
Model | Btu/hr. (Watts)
4804 | 275 (80)
4808 | 550 (162)
4815 | 1,000 (293)
4825 | 1,700 (498)
4830 | 2,000 (586)
4840 | 2,800 (821)
4850 | 3,400 (997)
4860 | 4,000 (1,171)
4870 | 4,800 (1,406)
4880 | 5,600 (1,641)

Modèles (commande thermostatique) - variantes 240V
4804-240 | 275 (80)
4808-240 | 550 (162)
4815-240 | 1,000 (293)
4825-240 | 1,700 (498)
4830-240 | 2,000 (586)
4840-240 | 2,800 (821)
4850-240 | 3,400 (997)
4860-240 | 4,000 (1,171)
4870-240 | 4,800 (1,406)
4880-240 | 5,600 (1,641)

Modèles (commande thermostatique) - variantes 24VDC
4804-24VDC | 275 (80)
4808-24VDC | 550 (162)
4815-24VDC | 1,000 (293)
4825-24VDC | 1,700 (498)
4830-24VDC | 2,000 (586)
4840-24VDC | 2,800 (821)
4850-24VDC | 3,400 (997)
4860-24VDC | 4,000 (1,171)
4870-24VDC | 4,800 (1,406)
4880-24VDC | 5,600 (1,641)

Performances (résumé)
Groupe de modèles | Btu/hr. | Watts | Niveau sonore (dBA)
4804 (et variantes) | 275 | 80 | 59*
4808 (et variantes) | 550 | 162 | 67*
4815 (et variantes) | 1 000 | 293 | 73
4825 (et variantes) | 1 700 | 498 | 80
4830 (et variantes) | 2 000 | 586 | 80
4840 (et variantes) | 2 800 | 821 | 82
4850 (et variantes) | 3 400 | 997 | 84
4860 (et variantes) | 4 000 | 1 171 | 84
4870 (et variantes) | 4 800 | 1 406 | 84
4880 (et variantes) | 5 600 | 1 641 | 85
*Avec silencieux froid optionnel. Capacité mesurée à 100 PSIG (6,9 BAR) pression d'alimentation.

Fonctionnement L'air comprimé entre dans le Cabinet Cooler® alimenté par tube vortex et est séparé en flux chauds et froids. L'air chaud est atténué et évacué ; l'air froid est dirigé dans l'armoire via le kit de distribution d'air froid. L'air chaud déplacé s'évacue par un orifice d'extraction, assurant refroidissement et purge sans introduire d'air extérieur dans le panneau.

Autres détails

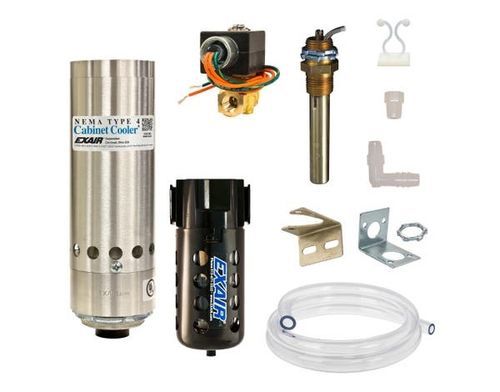

• Comprend : refroidisseur, électrovanne et thermostat (pour systèmes à thermostat), séparateur filtre/vidange automatique 5 microns et kit de distribution d'air froid.
• Thermostat : réglage usine à 95°F (35°C), maintien typique ±2°F (1°C) à l'intérieur de l'armoire.
• Matériaux : corps en aluminium avec tube vortex en acier inoxydable 303 (unités NEMA 4). Variantes NEMA 4X en inox pour environnements corrosifs.
• Montage : se monte via trou percé ou ouverture électrique standard ; kits de montage latéral disponibles pour conserver la classification NEMA si nécessaire.
• Performance de refroidissement : chute d'environ 54°F (30°C) par rapport à l'air d'alimentation à 80 PSIG (5,5 BAR) ; température d'entrée élevée ou pression réduite diminue la capacité.
• Filtration : séparateur eau/particules 5 microns à vidange automatique standard ; si présence d'huile, ajouter un filtre séparateur coalescent.
• Kit de distribution d'air froid : tuyau vinyle, clips et raccords pour diriger l'air vers la circulation ou des points chauds.
• ETC (Contrôle électronique de température) : ETC numérique optionnel offrant contrôle précis, affichage LED de la température interne et activation de l'électrovanne lorsque le consigne est dépassé. Les unités ETC sont conformes RoHS et CE.

Caractéristiques / Spécifications techniques

• Nom de la série : NEMA 4 Cabinet Cooler® Systems (commande thermostatique)
• Fabricant / Marque : EXAIR
• Exemples de familles de modèles : 4804, 4808, 4815, 4825, 4830, 4840, 4850, 4860, 4870, 4880 (et variantes -240, -24VDC, -ETC)
• Plage de capacité de refroidissement : 275 à 5 600 Btu/h (80 à 1 641 W)
• Niveaux sonores typiques : 59–85 dBA selon modèle et options (le silencieux réduit le bruit)
• Consigne thermostat usine : 95°F (35°C) ; précision typique ±2°F (1°C)
• Pression de référence pour capacité publiée : 100 PSIG (6,9 BAR) ; chute de température typique ~54°F (30°C) à 80 PSIG (5,5 BAR)
• Filtration standard : séparateur eau & saleté 5 microns à vidange automatique
• Matériaux : corps en aluminium ; tube vortex en acier inoxydable 303 ; variantes 4X en inox adaptées aux environnements corrosifs
• Homologations / Conformité : UL Listed et CE compliant
• Comprend kit de distribution d'air froid (tuyau, clips, raccords)
• Montage : ouverture électrique standard ou trou percé ; kits de montage latéral disponibles pour maintenir la classification NEMA
• Options ETC : ETC numérique avec thermocouple interne, affichage LED et réglage par boutons ; variantes ETC disponibles en retrofit ou incluses
