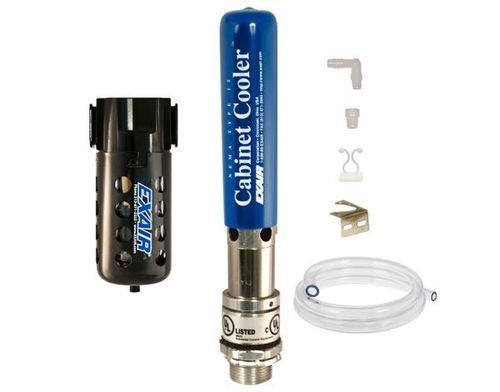

Climatiseur d'armoire électrique à montage latéral 4215

compactindustrielrésistant à la poussière

Présentation
Les systèmes Cabinet Cooler® NEMA 12 (IP54) en fonctionnement continu offrent un refroidissement résistant à la poussière et à l'huile ainsi qu'une purge positive pour les tableaux de commande électroniques. Conçus pour les environnements industriels, ces systèmes utilisent un tube vortex pour produire de l'air froid à partir d'air comprimé sans pièces mobiles. Les systèmes continus comprennent un Cabinet Cooler, un kit de distribution d'air froid et un filtre automatique 5 μm. Tous les Cabinet Coolers sont UL Listed et conformes CE.

Applications

• Automates programmables
• Armoires de commande de ligne
• Centres de commande moteur
• Tableaux de relais
• Systèmes NC/CNC
• Centres de contrôle modulaires
• Caméras CCTV
• Armoires informatiques
• Caissons de lasers
• Pèses-électroniques

Avantages

• Solution compacte et économique
• Capacités de refroidissement jusqu'à 5 600 Btu/h (1 641 W)
• Fonctionnement silencieux
• Installation rapide via une entrée électrique standard
• Maintient l'intégrité NEMA 12 (IP54) de l'armoire
• Stabilise la température et l'humidité internes
• Pas de CFC, pas de pièces mobiles
• Réduit les déclenchements intempestifs et les dommages thermiques
• Élimine ventilateurs et filtres externes

Contenu des systèmes
Les systèmes en fonctionnement continu incluent : Cabinet Cooler, kit de distribution d'air froid et filtre automatique 5 μm. Les systèmes thermostatés ajoutent électrovanne, thermostat et séparateur de filtre. Les systèmes ETC (Electronic Temperature Control) ajoutent une commande numérique, affichage LED et retour de température interne.

Principe de fonctionnement
L'air comprimé entre dans le Cabinet Cooler alimenté par tube vortex et se sépare en flux chaud et froid. L'air chaud est évacué par le tube vortex ; l'air froid est injecté dans l'armoire via le kit de distribution. La légère surpression intérieure empêche l'entrée d'air et de contaminants extérieurs.

Filtration & distribution d'air froid
Les systèmes incluent un filtre automatique 5 μm avec purge pour protéger l'électronique contre l'eau et la saleté. En présence d'huile, prévoir un filtre coalescent (séparation d'huile). Le kit de distribution comprend tuyaux flexibles, attaches adhésives et raccords pour diriger l'air vers la circulation ou les points chauds.

ETC, électrovanne & thermostat
ETC (Electronic Temperature Control) fournit un contrôle précis avec affichage LED et sonde thermocouple. Les systèmes thermostatés utilisent une électrovanne et un thermostat (réglage usine 95°F / 35°C) pour limiter la consommation d'air comprimé. Tensions d'électrovanne disponibles en plusieurs options. Les unités ETC sont conformes RoHS et CE.

Environnement & montage
Les systèmes NEMA 12 (IP54) conviennent aux environnements industriels généraux sans liquides ni produits corrosifs. Les Cabinet Coolers peuvent être montés en haut ou sur le côté du panneau ; des kits de montage latéral sont disponibles pour les espaces restreints. (Les unités NEMA 4 et 4X ont des exigences de montage spécifiques.)

Modèles / capacités de refroidissement
Modèle | Btu/h (Watts)
4204 | 275 (80)
4208 | 550 (162)
4215 | 1 000 (293)
4225 | 1 700 (498)
4230 | 2 000 (586)
4240 | 2 800 (821)
4250 | 3 400 (997)
4260 | 4 000 (1 171)
4270 | 4 800 (1 406)
4280 | 5 600 (1 641)

Performance (sélection)
Modèle | Btu/h | Watts | Niveau sonore dBA
4204 | 275 | 80 | 59*
4208 | 550 | 162 | 67*
4215 | 1 000 | 293 | 73*
4225 | 1 700 | 498 | 74*
4230 | 2 000 | 586 | 74*
4240 | 2 800 | 821 | 78*
4250 | 3 400 | 997 | 75*
4260 | 4 000 | 1 171 | 77*
4270 | 4 800 | 1 406 | 77*
4280 | 5 600 | 1 641 | 79*
*Avec silencieux d'air froid en option. Capacités mesurées à 100 PSIG (6,9 BAR).

Autres considérations

• Humidité : les unités en continu stabilisent l'humidité relative interne à ~45 % si l'armoire est étanche
• Température d'admission : chute typique ≈54°F (30°C) à 100 PSIG (6,9 BAR) ; températures d'admission élevées ou pression moindre réduisent la capacité
• Filtration : filtre automatique 5 μm inclus ; filtre coalescent recommandé en présence d'huile

Caractéristiques techniques / Spécifications

• Marque : EXAIR
• Série : NEMA 12 Cabinet Cooler® Systems
• Référence exemple : P4208
• ID produit sur la page : 12583
• Indice NEMA : NEMA 12 (IP54) - résistant à la poussière et à l'huile
• Type d'opération : fonctionnement continu (modèles 4204–4280)
• Plage de capacité : 275 à 5 600 Btu/h (80 à 1 641 W)
• Delta thermique typique : ≈54°F (30°C) à 100 PSIG (6,9 BAR)
• Inclus avec les systèmes continus : Cabinet Cooler, kit de distribution d'air froid, filtre automatique 5 μm
• ETC : commande numérique, affichage LED, options sonde thermocouple Type J
• Filtration : 5 μm automatique ; filtre coalescent recommandé si huile présente
• Montage : s'installe via entrée électrique standard (1-1/2 NPS) ; kits de montage latéral disponibles (aluminium pour NEMA 12)
• Homologations : UL Listed et CE compliant
• Matériaux : composants aluminium pour NEMA 12 ; acier inoxydable pour NEMA 4/4X si spécifié
• Pression de service pour capacités publiées : 100 PSIG (6,9 BAR)
