Climatiseur d'armoire électrique à montage latéral 4730

compactpour salle informatiquepour salle serveur

Aperçu

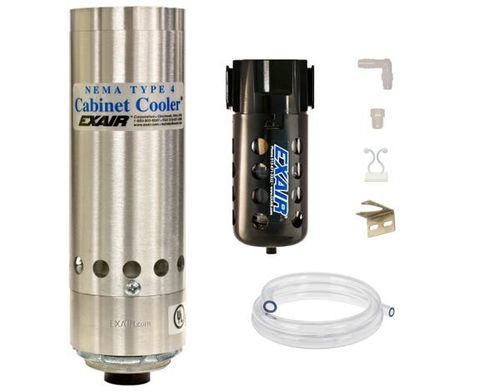

Les systèmes NEMA 4 (IP66) Cabinet Cooler® assurent un refroidissement étanche à la poussière, résistant aux éclaboussures et à l'huile, et conviennent aux environnements industriels intérieurs et extérieurs. Les modèles en fonctionnement continu fournissent un refroidissement constant et une purge positive des armoires électroniques via un tube vortex actionné par air comprimé. Chaque système comprend un séparateur eau/saletés et un kit de distribution d'air froid.

Fonctionnement
L'air comprimé entre dans le Cabinet Cooler® à tube vortex et se sépare en flux chaud et froid. L'air froid est dirigé vers l'armoire par le kit de distribution tandis que l'air chaud est évacué à l'atmosphère. Le système maintient une légère pression positive pour empêcher l'entrée d'air ambiant contaminé.

Applications

• Automates programmables (PLC)
• Armoires de commande de ligne
• Centres de commande moteur (MCC)
• Tableaux de relais
• Systèmes NC/CNC
• Centres de contrôle modulaires
• Boîtiers de caméras CCTV
• Armoires informatiques
• Enceintes de lasers
• Bascule électroniques

Avantages

• Coût d'installation faible et maintenance minimale
• Conception compacte sans pièces mobiles
• Capacités de refroidissement de 275 à 5 600 Btu/h (80–1 641 W)
• Fonctionnement silencieux avec silencieux en option
• Installation rapide via un perçage ou un passage de câble standard
• Maintien de l'intégrité NEMA 4 (IP66) avec soupape de décharge basse pression
• Sans CFC — refroidissement sans réfrigérant
• Stabilise température et humidité internes ; réduit le risque de condensation
• Élimine ventilateurs et filtres à l'intérieur de l'armoire
• Assure la protection en lavage (washdown)

Modèles / Capacités (Série fonctionnement continu 4704–4780)
Modèle — Btu/h (Watts)
4704 — 275 (80)
4708 — 550 (162)
4715 — 1 000 (293)
4725 — 1 700 (498)
4730 — 2 000 (586)
4740 — 2 800 (821)
4750 — 3 400 (997)
4760 — 4 000 (1 171)
4770 — 4 800 (1 406)
4780 — 5 600 (1 641)

Performances (données sélectionnées)
Modèle — Btu/h — Watts — Niveau sonore (dBA)
4704 — 275 — 80 — 59*
4708 — 550 — 162 — 67*
4715 — 1 000 — 293 — 73
4725 — 1 700 — 498 — 80
4730 — 2 000 — 586 — 80
4740 — 2 800 — 821 — 82
4750 — 3 400 — 997 — 84
4760 — 4 000 — 1 171 — 84
4770 — 4 800 — 1 406 — 84
4780 — 5 600 — 1 641 — 85
*Avec silencieux froid en option. Capacité mesurée à 100 PSIG (6,9 BAR).

Composants inclus & variantes

• Systèmes fonctionnement continu (4704–4780) : refroidisseur, séparateur eau/saletés, kit de distribution d'air froid.
• Systèmes à thermostat (4804–4880) : refroidisseur, électrovanne et thermostat (réglé en usine à 95°F / 35°C).
• Mise à niveau ETC : contrôle électronique de température avec affichage LED, disponible en option ou en usine.
• Modèles haute température : pour ambiances 125°F–200°F (52°C–93°C).
• Modèles NHP (Non-Hazardous Purge) : purge positive continue pour environnements très poussiéreux.
• Systèmes doubles : pour capacité de refroidissement supplémentaire (modèles ##50–##80).

Filtration, distribution et autres détails

• Filtration standard : séparateur eau/saletés automatique 5 microns empêchant l'entrée de condensats et de saletés.
• Kit de distribution d'air froid : tuyauterie, clips adhésifs et raccords pour diriger l'air vers les points chauds.
• Humidité : en enceinte étanche, stabilise l'humidité relative autour de ~45 % et évite la condensation interne.
• Chute de température : environ 54°F (30°C) par rapport à l'air d'alimentation à 100 PSIG ; l'air froid du vortex est typiquement ~16°F (-9°C) en dessous de l'air comprimé ambiant.
• Matériaux : construction en aluminium avec tube vortex en acier inoxydable 303.
• Montage : s'installe via un trou percé ou un passage électrique standard (1-1/2 NPS) ; kits sur côté disponibles pour conserver la cote NEMA.
• Certifications : UL Listed, CE conforme ; CSA selon application.

Caractéristiques techniques

• Nom de la série : NEMA 4 Cabinet Cooler® Systems
• Gamme de refroidissement : 275–5 600 Btu/h (80–1 641 W)
• Modes d'opération : Continu, Thermostat, ETC, Haute Température, NHP, Double
• Filtre : vidange automatique 5 microns (standard)
• Distribution d'air froid : kit inclus
• Montage : passage électrique standard (1-1/2 NPS) ou trou percé ; options montage latéral
• Matériaux : corps aluminium ; tube vortex 303 inox
• Chute de température : ~54°F (30°C) à 100 PSIG
• Niveaux sonores : dépend du modèle (~59–85 dBA)
• Pression nominale d'alimentation pour capacité : 100 PSIG (6,9 BAR)
• Applications typiques : refroidissement d'armoires et panneaux pour électronique de contrôle (PLC, MCC, CNC, CCTV, etc.)
