Climatiseur d'armoire électrique à montage latéral HT4350

verticalcompactindustriel

Présentation
Systèmes Cabinet Cooler® NEMA 12 haute température avec commande thermostat pour températures ambiantes de 125°F à 200°F (52°C à 93°C). Les systèmes thermostatiques comprennent un thermostat réglable réglé en usine à 95°F (35°C) qui active le refroidissement uniquement lorsque la température intérieure approche le point de consigne. Les unités EXAIR Cabinet Cooler® utilisent un tube vortex pour produire de l'air froid à partir d'air comprimé sans pièces mobiles. Conception compacte, s'installe via une entrée standard électrique. Tous les modèles sont homologués UL et conformes CE.

Applications

• Automates programmables
• Armoires de commande de ligne
• Centres de commande moteur
• Panneaux de relais
• Systèmes NC/CNC
• Centres de commande modulaires
• Caméras CCTV
• Armoires informatiques
• Boîtiers de lasers refroidis
• Balances électroniques

Avantages

• Fonctionne en ambiance jusqu'à 200°F
• Solution économique
• Empreinte compacte
• Capacités de refroidissement jusqu'à 5 600 Btu/hr (1 641 Watts)
• Fonctionnement silencieux (silencieux froid en option)
• Installation rapide via une entrée électrique standard
• Maintient l'intégrité NEMA 12 (IP54)
• Stabilise la température et l'humidité de l'armoire
• Sans CFC
• Pas de pièces mobiles — sans entretien
• Élimine l'admission d'air ambiant — pas de ventilateurs ni filtres externes requis
• Évite les déclenchements intempestifs et les dommages thermiques
• Réduit les pertes de production et la dérive des circuits
• Protège l'électronique contre la poussière et la saleté

Modèles — NEMA 12 (IP54) Systèmes Cabinet Cooler® haute température, commande thermostat

• HT4315 | 1 000 Btu/hr (293 Watts)
• HT4325 | 1 700 Btu/hr (498 Watts)
• HT4330 | 2 000 Btu/hr (586 Watts)
• HT4340 | 2 800 Btu/hr (821 Watts)
• HT4350 | 3 400 Btu/hr (997 Watts)
• HT4360 | 4 000 Btu/hr (1 171 Watts)
• HT4370 | 4 800 Btu/hr (1 406 Watts)
• HT4380 | 5 600 Btu/hr (1 641 Watts)

Modèles — NEMA 4 (IP66) Systèmes Cabinet Cooler® haute température, commande thermostat (240V)

• HT4315-240 | 1 000 Btu/hr (293 Watts)
• HT4325-240 | 1 700 Btu/hr (498 Watts)
• HT4330-240 | 2 000 Btu/hr (586 Watts)
• HT4340-240 | 2 800 Btu/hr (821 Watts)
• HT4350-240 | 3 400 Btu/hr (997 Watts)
• HT4360-240 | 4 000 Btu/hr (1 171 Watts)
• HT4370-240 | 4 800 Btu/hr (1 406 Watts)
• HT4380-240 | 5 600 Btu/hr (1 641 Watts)

Modèles — NEMA 4 (IP66) Systèmes Cabinet Cooler® haute température, commande thermostat (24VDC)

• HT4315-24VDC | 1 000 Btu/hr (293 Watts)
• HT4325-24VDC | 1 700 Btu/hr (498 Watts)
• HT4330-24VDC | 2 000 Btu/hr (586 Watts)
• HT4340-24VDC | 2 800 Btu/hr (821 Watts)
• HT4350-24VDC | 3 400 Btu/hr (997 Watts)
• HT4360-24VDC | 4 000 Btu/hr (1 171 Watts)
• HT4370-24VDC | 4 800 Btu/hr (1 406 Watts)
• HT4380-24VDC | 5 600 Btu/hr (1 641 Watts)

Performance (NEMA 12 HT Cabinet Cooler avec thermostat)

• HT4315, HT4315-240, HT4315-24VDC | 1 000 Btu/hr | 293 Watts | 73 dBA*
• HT4325, HT4325-240, HT4325-24VDC | 1 700 Btu/hr | 498 Watts | 74 dBA*
• HT4330, HT4330-240, HT4330-24VDC | 2 000 Btu/hr | 586 Watts | 74 dBA*
• HT4340, HT4340-240, HT4340-24VDC | 2 800 Btu/hr | 821 Watts | 78 dBA*
• HT4350, HT4350-240, HT4350-24VDC | 3 400 Btu/hr | 997 Watts | 75 dBA*
• HT4360, HT4360-240, HT4360-24VDC | 4 000 Btu/hr | 1 171 Watts | 77 dBA*
• HT4370, HT4370-240, HT4370-24VDC | 4 800 Btu/hr | 1 406 Watts | 77 dBA*
• HT4380, HT4380-240, HT4380-24VDC | 5 600 Btu/hr | 1 641 Watts | 79 dBA*

Fonctionnement
L'air comprimé entre dans le Cabinet Cooler® alimenté par tube vortex et se sépare en un flux chaud (évacué par la sortie muflée) et un flux froid (dirigé vers l'armoire via le kit de distribution d'air froid). L'air chaud déplacé s'échappe de l'armoire, créant une légère pression positive qui assure refroidissement et purge sans faire entrer l'air ambiant dans le panneau de commande.

Autres considérations

• Filtration : Filtre eau & particules 5 microns avec purge automatique inclus ; recommander un filtre coalescent si de l'huile est présente.
• Kit de distribution d'air froid : Tubage vinyle flexible, connecteurs et clips pour diriger l'air froid vers les points chauds.
• Humidité : En fonctionnement continu et correctement scellé, l'humidité relative interne se stabilise autour de 45 % ; pas de condensation interne si installation correcte.
• Température d'entrée d'air : Baisse d'environ 54°F (30°C) par rapport à l'air d'alimentation à 100 PSIG (6.9 BAR) ; température d'entrée élevée ou pression réduite diminue la capacité.
• Montage : Montage via entrée électrique standard (1-1/2 NPS). Les unités NEMA 12 peuvent être montées en haut ou sur le côté ; les unités NEMA 4/4X doivent être montées verticalement sauf si un Side Mount Kit approuvé est utilisé.
• Electrovanne & thermostat : Les systèmes thermostatiques incluent une électrovanne et un thermostat réglé en usine à 95°F (35°C), contrôle typique ±2°F (1°C) ; options d'électrovannes en plusieurs tensions, homologuées UL/CSA.
• Contrôle de température électronique (ETC) : ETC numérique optionnel avec affichage LED et retour thermocouple pour une surveillance précise.

Caractéristiques / spécifications techniques

• Nom de la série : NEMA 12 HT Cabinet Cooler® Systems (commande thermostat)
• Indice NEMA : NEMA 12 (IP54) — étanche à la poussière et à l'huile (variantes NEMA 4 / 4X disponibles)
• Plage de température ambiante : 125°F à 200°F (52°C à 93°C)
• Thermostat : Réglable, réglé en usine à 95°F (35°C), contrôle typique ±2°F (1°C)
• Capacités de refroidissement : 1 000 à 5 600 Btu/hr (293 à 1 641 Watts)
• Baisse de température de l'air froid : ≈54°F (30°C) sous l'air d'alimentation à 100 PSIG (6.9 BAR)
• Niveaux sonores (avec silencieux froid optionnel) : ~73–79 dBA selon modèle
• Filtration : Filtre 5 microns avec purge automatique inclus ; filtre coalescent recommandé si huile présente
• Construction : Basé sur tube vortex, pas de pièces mobiles — sans entretien
• Certifications : UL Listed et conforme CE

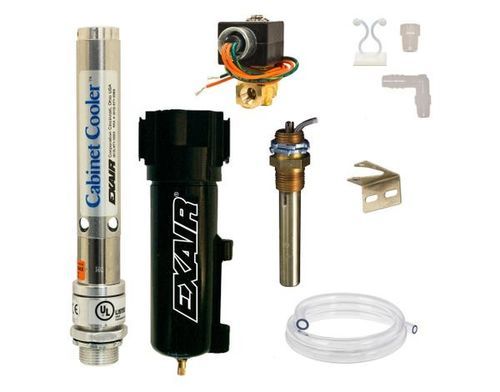

• Inclus : Refroidisseur, thermostat, électrovanne, séparateur filtre et kit de distribution d'air froid (pour systèmes thermostatiques)
