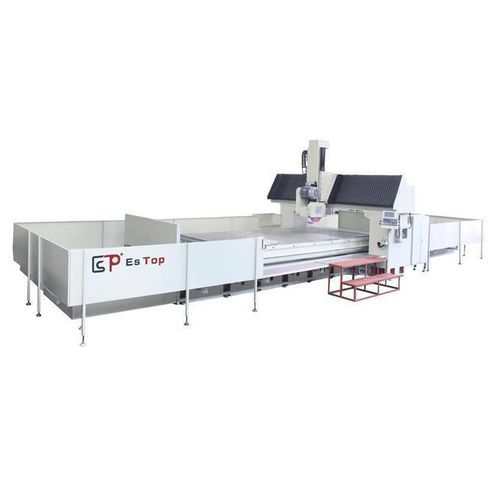

Rectifieuse plane ETLD series

pour pièce de grande dimensionà colonneavec plateau magnétique

Vue d'ensemble La rectifieuse plane à double colonne est puissante et adaptée à la rectification de grandes surfaces. Conçue et fabriquée comme une structure à haute élasticité adaptée au meulage de grandes surfaces de plus de 800 mm de largeur de travail qui ne peuvent pas être meulées par une machine à colonne unique. Les pièces moulées de la structure en caisson assurent une rigidité extrême sans surcharge de poids. Glissières revêtues de turcite B. Double vérins et conception unique du système hydraulique pour le mouvement de la table. Glissières trempées et rectifiées pour le rail transversal et les glissières d'élévation. Servomoteurs à courant alternatif avec vis à billes de précision pour l'élévation rapide, la descente automatique et le taquage de haut en bas pour les broches horizontales et verticales (en option). Des roulements à rouleaux à double rangée et des roulements à billes à contact oblique sont utilisés pour la broche horizontale et sont graissés à vie. Écran tactile LCD couleur moderne de 10 pouces, il suffit de toucher l'écran pour régler les variables de broyage. Générateur d'impulsions manuel (MPG) pour l'alimentation descendante et l'alimentation transversale, y compris l'alimentation du dresseur diamanté. La course de l'avance transversale est réglée par le bouton-poussoir de la console ; différents incréments d'avance transversale peuvent être réglés séparément pour le prépolissage et la finition. Tableau des spécifications Article principal | Rectifieuse plane à double colonne | Unité | ETLD-200800 | ETLD-250800 Table de travail | Dimensions de la table électro-aimantée (x*y) | mm | 8000x2000 | 8000x2500 Course des axes X gauche et droit | | mm | 8200 | 8200 Centre maximal de la roue par rapport à la table | | mm | 650 | 650 Deux colonnes passées Taille maximale de la pièce à usiner | | mm | 2560 3060 | 2560 3060 Table de travail Capacité de chargement maximale | | kg | 10000 | 10000 Vitesse d'avance de la table de travail | | m/min | 5-30 | 5-30 Spécification des rainures en t de la table | | mm*n | 18x8 | 18x10 Roue abrasive | Taille de la roue abrasive max | mm | 500 x 中203 x 50-75 | 500 x 中203 x 50-75 Moteur de broche | | HP*P | 40x4 | 40x4 (50HZ/60HZ) Vitesse de la meule | | | R.P.M | 1450 | 1450 Taille | Hauteur de la machine（Move to top Height) | mm | ≈3500 | ≈3900 Disposition Espace au sol（Longueur X largeur） | Dimensions de l'espace au sol（Longueur X largeur） | mm | 18100x4400 | 18100x 5060 Poids | | kg | ≈68000 | ≈78000 Caractéristiques

• Conçue pour la rectification de grandes surfaces (>800mm de largeur de travail) non réalisable par des machines à colonne unique.
• Fonte de la structure en caisson pour une rigidité extrême sans surcharge de poids.
• Glissières revêtues de Turcite-B pour un mouvement fluide et une résistance à l'usure.
• Cylindres hydrauliques doubles et conception hydraulique unique pour le mouvement de la table ; glissières trempées et rectifiées sur le rail transversal et les glissières d'élévation.
• Servomoteurs CA avec vis à billes de précision pour l'élévation rapide, la descente automatique et la marche par à-coups (en option pour la broche verticale).
• La broche horizontale utilise des roulements à rouleaux à double rangée et des roulements à billes à contact oblique, graissés à vie.
• Écran tactile LCD couleur de 10 pouces pour le réglage des variables de meulage.
• Générateur d'impulsions manuel (MPG) pour l'avance descendante et l'avance transversale, y compris le contrôle de l'alimentation du dresseur diamanté.
• Course d'avance transversale à bouton-poussoir avec incréments distincts pour le meulage d'ébauche et de finition.

Caractéristiques / Spécifications techniques

• Modèle : ETLD-250800
• Taille de la table électromagnétique (x*y) : 8000x2500 mm
• Déplacement des axes X gauche et droit : 8200 mm
• Max centre de la roue à la table : 650 mm
• Deux colonnes : 2560 3060 mm
• Capacité de charge maximale de la table de travail : 10000 kg
• Vitesse d'avance de la table de travail : 5-30 m/min
• Spécification de la rainure en T de la table : 18x10 (mm*n)
• Dimension maximale de la meule : 500 x 中203 x 50-75 mm
• Moteur de broche : 40x4 (HP*P)
• Vitesse de la meule (50HZ/60HZ) : 1450 RPM
• Hauteur de la machine (déplacement à la hauteur supérieure) : ≈3900 mm
• Surface au sol (L x L) : 18100x5060 mm
• Poids : ≈78000 kg
