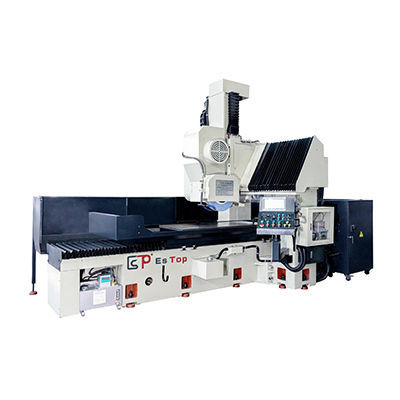

Rectifieuse plane ETLD-60150NC

pour pièces à usinertype portiqueavec bridage magnétique

Aperçu
Rectifieuse plane à portique CNC ETLD-60150NC (type Chevalier). Modèles disponibles : ETLD-60150 et ETLD-60200. Conçue pour la rectification de pièces lourdes et de grande dimension en milieu industriel. Équipée d'un portique double colonne, d'une table électromagnétique et de broches multiples pour un enlèvement de matière stable et précis.

Données techniques (principales)

• Modèle : ETLD-60150 / ETLD-60200
• Taille de la table électromagnétique (L×l) : 1500×600 mm (ETLD-60150) ; 2000×600 mm (ETLD-60200)
• Course axe X (gauche-droite) : 1700 mm (ETLD-60150) ; 2200 mm (ETLD-60200)
• Distance maximale axe meule–table (centre) : 570 mm
• Largeur maximale de pièce entre colonnes : 1000 mm
• Capacité de charge maximale de la table : 5000 kg
• Vitesse d'avance de la table : 5–30 m/min
• Rainure en T de la table : 18×3 mm
• Dimension maxi de la meule : 500×203×50–75 mm
• Broches : 20×4 HP
• Vitesse de la meule (50Hz/60Hz) : 1450 tr/min
• Hauteur de la machine (jusqu'en haut) : ≈3200 mm
• Surface au sol (L×l) : 4450×2450 mm (ETLD-60150) ; 5450×2450 mm (ETLD-60200)
• Poids approximatif : ≈8800 kg (ETLD-60150) ; ≈9200 kg (ETLD-60200)

Applications et avantages

• Rectification de surfaces de pièces lourdes pour la fabrication et l'outillage
• Table électromagnétique assurant un bridage sécurisé des pièces ferreuses
• Portique double colonne offrant rigidité et planéité répétable
• Adaptée aux ateliers de mécanique lourde, àérospatial et industries générales
