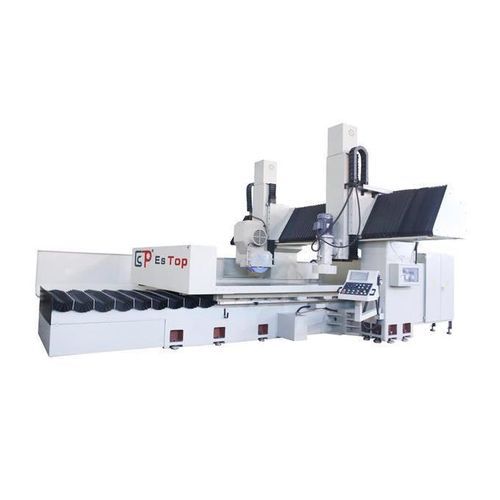

Rectifieuse plane ETLS-1830NC

pour pièces à usinerà colonneCNC

Synthèse du produit ETLS-1830NC Comme Chevalier Precision Grinding Machine à portique CNC à très faible bruit Structure La fonte à haute résistance (HT300) avec traitement de trempe est utilisée pour assurer la rigidité, la stabilité et la durabilité de nos rectifieuses à double colonne. La structure de la poutre transversale fixe combine la poutre et les colonnes en une forme de porte robuste, pour garantir la solidité de la machine. Mouvements La base de la machine et les rails de la table de travail sont dotés d'un double V de grande taille, ce qui permet des mouvements de table très stables et maintient un alignement optimal avec l'équilibre. Les mouvements de la tête de meulage (déplacements verticaux et longitudinaux) sont guidés par des vis à billes de haute précision et entraînés par des servomoteurs CA Baldor (type PNC). Ces caractéristiques facilitent un positionnement précis et une alimentation au micron près. Montée sur un châssis en acier à haute densité (S55C), avec des roulements à rouleaux linéaires de très haute précision, la tête de meulage a une course transversale ferme et régulière, avec une capacité de coupe exceptionnelle et précise. La rotation angulaire de la tête de meulage verticale est entraînée par un servomoteur à courant alternatif sur une transmission à vis sans fin. L'insertion numérique de l'angle désiré avec une précision de 0,1 degré permet un meulage rapide de la forme de l'angle avec d'excellents résultats. Assemblage broche et moteur L'ensemble de broche de type cartouche de haute précision assemblé en interne utilise 6 roulements à billes angulaires de grade CP4 de haute précision, scellés avec une lubrification permanente. Cette supériorité structurelle permet à la broche de meuler avec peu de bruit, peu de chaleur et une grande précision. Les moteurs de broche à couple élevé de marque japonaise V3 sont utilisés sur tous les modèles à double colonne. Ils sont testés de manière approfondie par des inspections d'équilibre cinétique et sont capables de rester silencieux, de supporter de faibles vibrations et d'effectuer des mouvements de grande stabilité, même après une longue période d'utilisation. Le moteur de qualité V3 est intégré à l'ensemble de broches par le biais d'accouplements pour une transmission directe, afin d'obtenir un couple maximal et de réduire les vibrations. Lubrification La lubrification par couverture de force (l'huile s'écoule des rails supérieurs vers les rails inférieurs de la machine) évite les impacts dus à la pression de pulsation de l'huile lubrifiante et permet des mouvements en douceur. Le capteur de détection désactive le mouvement de la table pour protéger les rails lorsque la pression de l'huile de lubrification n'est pas normale. Système hydraulique Ce système utilise un circuit électrique précis pour contrôler la valve hydraulique proportionnelle. L'opérateur peut régler la vitesse de la table de travail directement via le panneau de commande, ce qui augmente l'efficacité du travail. La température du réservoir hydraulique est maintenue par le système de refroidissement Habor. Le liquide de refroidissement stabilise la température de l'huile après de longues heures de fonctionnement pour garantir la précision du meulage et protéger les pièces du système hydraulique. Système de commande (type PNC) Notre propre conception du système de commande numérique basé sur le DSC intègre toutes les fonctions et tous les mouvements d'une grande machine dans un seul panneau. Le système de commande numérique utilise des servomoteurs AC pour l'alimentation verticale et l'alimentation transversale. L'écran LCD et les entrées numériques sur le panneau permettent une utilisation aisée pour diverses applications de meulage. La facilité de manœuvre et la conception conviviale rendent l'utilisation de la machine simple, sans qu'il soit nécessaire d'apprendre une programmation complexe. Tableau de spécifications Article principal : Meuleuse de surface et de glissière à double tête et double colonne - Configurations : 120300/150300 | 180300/200300 Table de travail - Taille de la table électro-aimantée (x*y) : 3000x1200/1500 | 3000x1800/2000 (mm) Centre max. de la roue par rapport à la table : 620/630 | 620 (mm) Deux colonnes passées Taille maximale de la pièce : 1500/1930 2410 (mm) Capacité de charge maximale de la table de travail : 6500 | 7000 (kg) Vitesse d'avance de la table de travail : 5-30 (m/min) Spécification des rainures en t de la table : 18x4/18x6 | 18x6/18x8 (mm*n) Tête de rectification plane - Taille de la meule max : 500x203x50-75 (mm) Moteur de broche de surface : 25x4 (HP*P) Surface (50HZ) Vitesse de la meule : 1450 (R.P.M) Tête coulissante - Taille de la meule max : 350x127x40 (mm) Angle de rotation de la glissière : Gauche 90° / Droite 90° Moteur de la broche de la glissière : 7.5x4 (HP*P) Rotation positive et négative (Option) R.P.M : 0-1500 Dimensions - Hauteur de la machine (de la position la plus basse à la position la plus haute) : 3700 (mm) Surface au sol (longueur x largeur) : 7600x4800 / 8500x5000 / 8620x5400 (mm) Poids : ≈24000/28000 | ≈33500/34500 (kg) Caractéristiques / spécifications techniques

• Modèle : ETLS-1830NC
• Objet principal : Meuleuse de surface et de glissière à double tête et double colonne ; configurations : 120300/150300 et 180300/200300
• Taille de la table électro-aimantée (x*y) : 3000x1200/1500 mm ou 3000x1800/2000 mm
• Max centre de la meule à la table : 620/630 mm
• Taille maximale de la pièce passée sur deux colonnes : 1500/1930 2410 mm
• Capacité de charge maximale de la table de travail : 6500 kg ou 7000 kg
• Vitesse d'avance de la table de travail : 5-30 m/min
• Spécification de la rainure en t de la table : 18x4/18x6 ou 18x6/18x8 (mm*n)
• Taille de la meule de surface (max) : 500x203x50-75 mm
• Moteur de broche de surface : 25x4 HP*P
• Vitesse de la meule de surface (50Hz) : 1450 RPM
• Taille de la meule de glissement (max) : 350x127x40 mm
• Angle de rotation de la glissière : Gauche 90° / Droite 90°
• Moteur de broche de glissière : 7.5x4 HP*P
• Rotation positive/négative (option) RPM : 0-1500
• Hauteur de la machine (déplacement à la hauteur supérieure) : 3700 mm
• Surface au sol (L x l) : 7600x4800 / 8500x5000 / 8620x5400 mm
• Poids : ≈24000/28000 kg ou ≈33500/34500 kg
