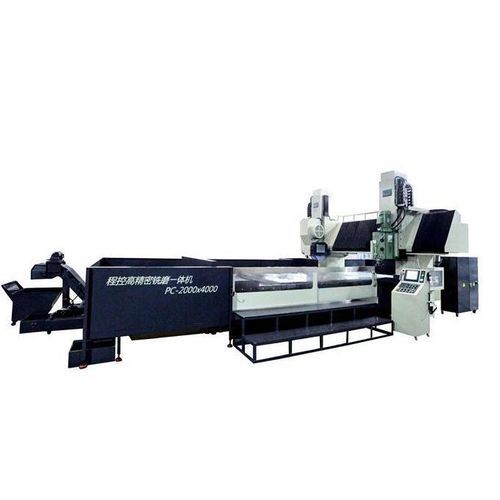

Rectifieuse plane ETLS-200400NC

pour pièce de grande dimensionà colonneavec plateau magnétique

Aperçu
La rectifieuse ETLS-200400NC à têtes jumelées et double colonne est conçue pour des applications de rectification lourdes nécessitant rigidité, stabilité et durabilité. Elle associe têtes jumelées, structure à double colonne et capacités de rectification sur glissières pour pièces de grande dimension.

Structure
Fonte de haute résistance (HT300) traitée par trempe pour garantir rigidité, stabilité et longévité. La poutre transversale fixe combine la poutre et les colonnes en une structure monobloc en forme de portique pour assurer la solidité de la machine.

Mouvements
Des doubles guides en V de grande section sont adoptés sur la base et les rails de la table pour assurer des déplacements stables et un alignement optimal. Les déplacements verticaux et longitudinaux de la tête de rectification sont guidés par des vis à billes de haute précision et entraînés par des servomoteurs AC Baldor (type PNC) pour un positionnement précis et un avancement au micron. Le déplacement transversal de la tête se fait sur de l'acier haute densité (S55C) avec des roulements à rouleaux linéaires ultra-précis pour un déplacement transversal rigide et fluide et une capacité d'enlèvement précise. L'orientation angulaire de la tête verticale est entraînée par un servomoteur AC via une transmission à vis sans fin ; l'insertion numérique de l'angle souhaité avec une précision de 0,1° permet des rectifications angulaires rapides.

Broche et motorisation
La broche de type cartouche assemblée en interne utilise six roulements à billes angulaires super-précis de grade CP4, étanchéifiés avec lubrification permanente pour réduire bruit et échauffement tout en assurant une grande précision. Des moteurs de broche haute couple de marque japonaise grade V3 sont employés et équilibrés dynamiquement ; intégrés à la broche via accouplements pour transmission directe afin d'obtenir un couple maximal et réduire les vibrations.

Lubrification
Lubrification par couverture forcée (l'huile s'écoule des rails supérieurs vers les rails inférieurs) afin d'éviter les impacts dus aux pulsations de pression et d'assurer des mouvements fluides. Un capteur détecte une pression anormale d'huile et empêche le déplacement de la table pour protéger les rails.

Système hydraulique
Utilise un circuit électrique précis pour piloter la vanne hydraulique proportionnelle. L'opérateur peut ajuster la vitesse de la table directement via le panneau de commande pour augmenter la productivité. La température du réservoir hydraulique est stabilisée par le système de refroidissement Habor pour maintenir la précision après de longues heures de fonctionnement et protéger les composants hydrauliques.

Système de commande (type PNC)
Le système NC basé sur DSC intègre toutes les fonctions et mouvements sur un même panneau. Le contrôle numérique utilise des servomoteurs AC pour l'avance verticale et transversale. L'affichage LCD et les entrées numériques sur le panneau permettent une utilisation simple pour diverses applications de rectification. Conçu pour une manipulation aisée et une prise en main rapide sans programmation complexe.

Caractéristiques techniques

• Article principal : Rectifieuse de surface et de glissières à têtes jumelées double colonne
• Variantes modèles / Unité : 200400 / 250600 ; 200800 / 250800
• Taille table électromagnétique (x*y) : 4000/6000 x 2000/2500 ; 8000 x 2000/2500
• Course axe X gauche et droite : 4200 / 6200 ; 8200
• Distance max centre meule-table : 650 mm
• Taille maximale de la pièce passant entre les deux colonnes (mm) : 2560 / 3060
• Capacité de charge maximale de la table : 8000 / 9000 kg ; 10000 kg
• Vitesse d'avance de la table : 5-30 m/min
• Spécification rainure en T table : 18 x 8 / 18 x 10 (mm * n)
• Tête de rectification surface - Diamètre maxi meule : OD500 x 203 x 50-75 mm
• Tête de rectification surface - Moteur broche (HP*P) : 25 x 4
• Tête de rectification surface - Vitesse meule (50Hz) : 1450 RPM
• Tête de glissière - Diamètre maxi meule : 350 x 127 x 40 mm
• Tête de glissière - Angle de rotation : Gauche 90°, Droite 90°
• Tête de glissière - Moteur broche (HP*P) : 7.5 x 4
• Tête de glissière - Rotation positive/négative (option) RPM : 0-1500
• Hauteur machine (position haute) : ≈3500 / 3900 mm
• Emprise au sol (L x l) : 12000 / 15000 x 5000 mm ; 18100 x 5000 mm
• Poids : ≈42000 / 70000 kg ; ≈73000 / 83000 kg
