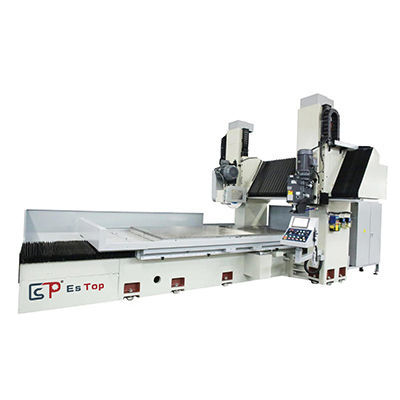

Rectifieuse plane ETLS-1525NC
pour pièces à usineravec plateau magnétiqueà commande numérique

Rectifieuse plane - ETLS-1525NC - ESTOPCNC - pour pièces à usiner / avec plateau magnétique / à commande numérique
Rectifieuse plane - ETLS-1525NC - ESTOPCNC - pour pièces à usiner / avec plateau magnétique / à commande numérique
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Types
plane
Applications
pour pièces à usiner
Structure
avec plateau magnétique
Type de commande
NC, à commande numérique, numérique
Autres caractéristiques
de haute précision, hydraulique, entraîné par moteur électrique
Vitesse de broche

Min: 0 rpm
(0 rad.min-1)

Max: 1 500 rpm
(9 425 rad.min-1)

Distance entre les axes

620 mm, 630 mm
(24 in, 25 in)

Course X

2 200 mm, 2 700 mm
(86,61 in, 106,3 in)

Course Y

1 200 mm, 1 500 mm
(47,24 in, 59,06 in)

Diamètre de la meule

350 mm, 500 mm
(14 in, 20 in)

Poids de la machine

20 000 kg, 21 000 kg, 21 500 kg, 27 000 kg
(44 092,45 lb, 46 297,08 lb, 47 399,39 lb, 59 524,81 lb)

Description

Structure
  • Fonte haute résistance (HT300) traitée par revenu pour garantir la rigidité, la stabilité et la longévité de la structure double colonne.
  • La poutre transversale fixe intègre la poutre et les colonnes en une structure en porte assurant la solidité et l'alignement de la machine.


Mouvements
  • Guides en grand V jumeaux sur la base et la table assurant des déplacements de table stables et un maintien optimal de l'alignement.
  • Les déplacements verticaux et longitudinaux sont guidés par des vis à billes de haute précision entraînées par des servomoteurs AC Baldor (type PNC) pour un positionnement précis et une avance au micromètre.
  • Les têtes de rectification coulissent sur des rails en acier S55C haute résistance avec des roulements linéaires à rouleaux ultra-précis pour un déplacement transversal régulier et une coupe précise.
  • La rotation angulaire de la tête verticale est entraînée par un servomoteur AC via une transmission à vis sans fin avec indexation numérique à 0,1° pour des rectifications d'angle rapides et précises.


Broche et moteur
  • La broche cartouche assemblée en interne utilise six roulements à contact angulaire super-précis CP4 lubrifiés en permanence pour faible bruit, faible échauffement et haute précision.
  • Des moteurs de broche japonais de grade V3 à couple élevé sont montés sur les modèles double colonne et équilibrés dynamiquement pour minimiser vibrations et bruits en fonctionnement prolongé.
  • Les moteurs sont accouplés directement à la broche pour une transmission de couple optimale et une réduction des vibrations.


Lubrification
  • Lubrification à couverture forcée (l'huile coule du haut vers les rails inférieurs) évitant les pulsations et assurant des mouvements réguliers.
  • Un capteur surveille la pression d'huile et bloque le mouvement de la table en cas d'anomalie pour protéger les rails.


Système hydraulique
  • Circuits électroniques précis pilotent la vanne hydraulique proportionnelle pour des fonctions hydrauliques contrôlées.
  • L'opérateur peut régler la vitesse de la table directement depuis le panneau de commande pour optimiser la productivité.
  • La température de l'huile hydraulique est stabilisée par un système de refroidissement Habor pour protéger les composants lors d'un fonctionnement prolongé.


Système de commande (type PNC)
  • Le contrôle NC basé sur DSC intègre les fonctions et mouvements de la machine sur un seul panneau pour une exploitation centralisée.
  • Des servomoteurs AC sont utilisés pour les avances verticales et transversales sous contrôle numérique pour une précision répétable.
  • Écran LCD et commandes numériques facilitent l'utilisation sur diverses applications de rectification.
  • La conception ergonomique limite le besoin de programmations complexes pour les opérations courantes.


Caractéristiques techniques
  • Modèle : ETLS-1525NC
  • Article principal : Rectifieuse de surfaces et glissières à double colonne et double tête
  • Taille table électromagnétique (x*y) : 2000x1400/1500 mm ou 2500x1200/1500 mm
  • Course axe X gauche-droite : 2200 mm ou 2700 mm
  • Hauteur max centre meule / table : 620 mm (variantes : 620/630 mm)
  • Taille maximale pièce passant entre les colonnes : 1780 mm ou 1500/1930 mm
  • Capacité de charge table : 5500 kg ou 6000 kg
  • Vitesse d'avance table : 5–30 m/min
  • Spécification rainure en T table : 18x6 ou 18x5 / 18x6 (mm × n)
  • Diamètre maxi meule surface : 500 × 203 × 50–75 mm
  • Moteur broche surface : 25 × 4 (HP × P)
  • Vitesse meule surface (50 Hz) : 1450 tr/min
  • Diamètre maxi meule glissière : 350 × 127 × 40 mm
  • Angle de rotation tête glissière : Gauche 90° / Droite 90°
  • Moteur broche glissière : 7,5 × 4 (HP × P)
  • Rotation positive/négative (option) : 0–1500 tr/min
  • Hauteur machine (jusqu'au sommet) : ≈3500 mm ou ≈3600 mm
  • Surface au sol (L × l) : 5950 × 4800 mm ou 6800 × 4800/5000 mm
  • Poids : ≈21000/21500 kg ou ≈20000/27000 kg

Autres produits ESTOPCNC

Gantry grinding machine
