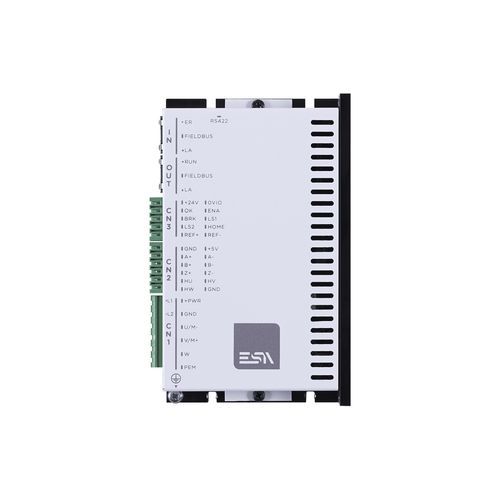

Servo-variateur DC EWD U

brushlessmono-axeCANopen

Présentation
L'EWDU est un servo-amplificateur uniaxial compact conçu pour commander des moteurs brushless AC et DC. Il permet une configuration simple avec Drivewatcher et intègre une base de données moteurs préinstallée, adapté aux systèmes d'automatisation et aux intégrateurs OEM.

Caractéristiques principales

• Tension d'alimentation : 24–60 Vdc
• Retour moteur : codeur incrémental ou capteurs Hall
• Bus de terrain : CANopen DS402, EtherCAT
• E/S embarquées : 4 entrées digitales (PNP), 2 sorties digitales isolées (0,5 A) et 1 entrée analogique différentielle +/-10 V (12 bits)
• Degré de protection : IP20
• Outil de configuration : Drivewatcher ; base de données moteurs préinstallée
• Courant nominal / crête : 10 A / 20 A

Données techniques
Tension alimentation (étage de puissance) : 24 ... 60 Vdc
Alimentation de commande : 24 Vdc
Courant nominal : 10 A
Courant de crête : 20 A
Entrée analogique : 1 différentiel +/-10 V (12 bits)
Entrée digitale : 4 PNP
Sortie digitale : 2 isolées – 0,5 A
Communication : RS422 – CANopen – EtherCAT
Modes de contrôle : Vitesse – Couple – Position
Résistance de frein : Non disponible
Perte de puissance : veille = 5 W ; à Inom = 20 W
Dimensions : 135 (h) x 82 (l) x 28,5 (P) mm
Poids : 0,4 kg
Température de fonctionnement : 0 ... +40 °C (dérating 50% jusqu'à 55 °C)
Température de stockage : -25 ... +85 °C
Altitude : jusqu'à 1000 m sans dérating
Humidité : fonctionnement 5% ... 85% sans condensation ; stockage 5% ... 95% sans condensation
Vibration : conforme IEC60068-2-6
Degré de protection : IP20
Normes : EN 61800-3:2004 + A1:2012 ; EN 61800-2:2015 ; EN 61800-5-1:2007
Directives : 2014/30/EU (CEM) ; 2014/35/EU (Basse Tension) ; 2011/65/EU (RoHS)

Spécifications techniques

• Tension alimentation étage de puissance : 24–60 Vdc
• Alimentation de commande : 24 Vdc
• Courant nominal : 10 A ; courant de crête : 20 A
• Entrée analogique : 1 différentiel +/-10 V (12 bits)
• E/S digitales : 4 entrées digitales (PNP), 2 sorties digitales isolées (0,5 A)
• Communications : RS422, CANopen, EtherCAT
• Modes de contrôle : Vitesse, Couple, Position
• Protection / mécanique : IP20 ; Dimensions 135 x 82 x 28,5 mm ; Poids 0,4 kg
• Perte de puissance : veille 5 W ; à Inom 20 W
• Conditions de fonctionnement : 0–40 °C (dérating à 55 °C), stockage -25–+85 °C, jusqu'à 1000 m d'altitude
• Vibration : conforme IEC60068-2-6
• Outil de configuration : Drivewatcher ; base de données moteurs préinstallée
