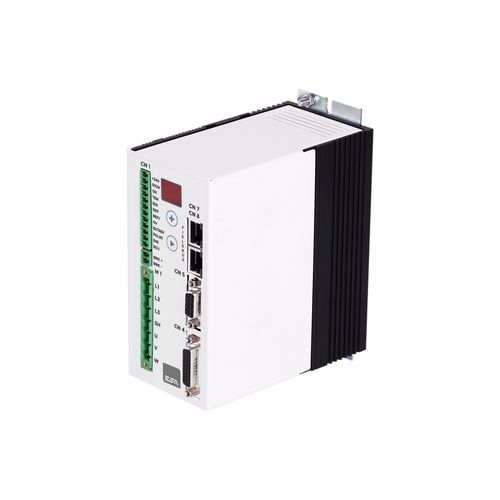

Servo-variateur AC MiniECO series

monophasétriphasébrushless

Présentation produit
Le MiniECO est un variateur servo compact et économique conçu pour piloter des servomoteurs brushless de petite et moyenne puissance alimentés en 230 Vac. Il prend en charge une architecture de contrôle décentralisé via EtherCAT, CANopen (DS402) ou MODBUS et est disponible en version 4 ARMS pour des applications jusqu'à 1 kW.

Caractéristiques

• Alimentation : 230 Vac monophasé/triphasé
• Retour moteur : codeur incrémental (TTL) ou BiSS-C absolu
• Bus de terrain : CANopen (DS402), EtherCAT, MODBUS
• E/S embarquées : 2 entrées digitales, 3 sorties digitales, 2 entrées analogiques
• Indice de protection : IP20

Caractéristiques supplémentaires

• Certifications CE et UL
• Safety Torque Off (STO) SIL2
• Configuration via le logiciel Drivewatcher ou le clavier embarqué
• Base de données moteurs préinstallée pour faciliter la mise en service

Données techniques (tableau)
Modèles : MINIECO0408xx | MINIECO0409xx
Tension d'alimentation (étage puissance) : 1/3 x 230 Vac
Tension alimentation étage de contrôle : 24 Vdc
Puissance nominale : 1,05 kW
Courant continu : 4 ARMS
Courant de crête (2 s) : 8 ARMS (MINIECO0408xx) | 9 ARMS (MINIECO0409xx)
Fréquence de sortie maxi : jusqu'à 300 Hz
Fréquence de commutation PWM : 8 kHz
Entrées analogiques : 1 x +/-10 V et 1 x 0–10 V
Sortie analogique : aucune
Entrées digitales : 2 x +24 Vdc (DIR / PULSE)
Sorties digitales : 3 x +24 Vdc, 0,5 A (Drive OK, EOJ, Brake Control)
Entrée encodeur : TTL incrémental 5 V LD (2048 / 4096 / 5000 ppr) ou BiSS absolu (option)
Sortie encodeur : uniquement pour version CANopen
Bus de terrain : EtherCAT, CANopen, MODBUS
Protections : I2T, thermique, surtension, sous-tension, court-circuit
Connexion : connecteurs
Gestion frein : résistance de frein intégrée ou externe
Type de moteur : servomoteurs brushless sinusoïdaux (jusqu'à 1 kW nominal)
Configuration : Drivewatcher ou clavier embarqué
Perte de puissance : 55 × I nominal (W)
Température de fonctionnement : 0 … +40 °C (dérating 50% jusqu'à 55 °C)
Température de stockage : -25 … +85 °C
Humidité : 5% … 95% non condensant
Altitude : jusqu'à 1000 m sans dérating
Poids : 1,06 kg
Indice de protection : IP20
Certifications : CE, UL ; normes listées

Spécifications techniques

• Modèle : MiniECO (MINIECO0408xx / MINIECO0409xx)
• Alimentation : 230 Vac monophasé/triphasé
• Alimentation de contrôle : 24 Vdc
• Puissance nominale : 1,05 kW
• Courant continu : 4 ARMS
• Courant de crête (2 s) : 8 ARMS / 9 ARMS
• Fréquence maximale : jusqu'à 300 Hz
• Commutation PWM : 8 kHz
• Entrées analogiques : +/-10 V et 0–10 V
• E/S digitales : 2 entrées (DIR/PULSE), 3 sorties (Drive OK, EOJ, Brake)
• Encodeur : incrémental TTL ou BiSS absolu (option)
• Bus : EtherCAT, CANopen (DS402), MODBUS
• Frein : résistance intégrée ou externe
• Protections : I2T, thermique, surtension/sous-tension, court-circuit
• Indice IP : IP20
• Sécurité : STO SIL2
• Configuration : Drivewatcher ou clavier embarqué
• Environnement : 0–40 °C / -25–85 °C / 5–95% HR non condensant
• Altitude : ≤1000 m sans dérating
• Poids : 1,06 kg
• Certifications : CE, UL
