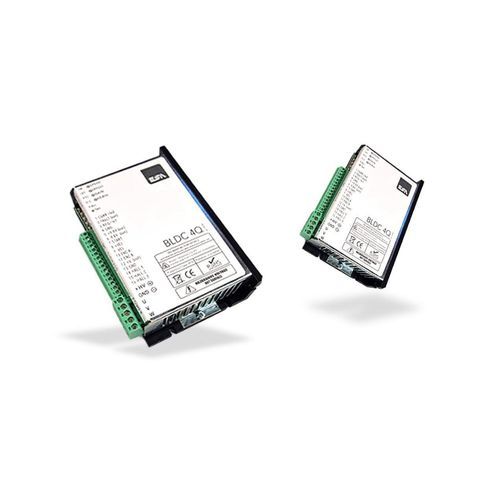

Servo-variateur DC SDRC series

ACmonophasébrushless

Aperçu
Variateurs servo compacts pour moteurs DC : le convertisseur analogique unidirectionnel SDRC (entrée monophasée) et le variateur 4 quadrants BLDC pour servomoteurs DC et brushless. Plages de puissance typiques : SDRC 0,22–1,7 kW ; BLDC 0,4–1,3 kW. Les tensions et caractéristiques sont précisées ci‑dessous, conçues pour le contrôle de petits à moyens moteurs en automatisme et équipements OEM.

SDRC — Caractéristiques clés

• Alimentation monophasée 230 Vac
• Courants nominaux disponibles : 5 A (9XSDRC05IG) ou 8 A (9XSDRC10IG)
• Retour tachogénérateur ou armature possible
• Tension de sortie 170 Vdc (réglable 145–210 Vdc)
• Indice de protection : IP00

BLDC — Caractéristiques clés

• Plage d'alimentation 31–132 Vdc
• Mode opérationnel sélectionnable : brushless ou moteur DC
• Commande analogique de vitesse et de couple (entrées ±10 V)
• Retour : encodeur, tachogénérateur ou armature
• PWM 20 kHz ; commande 4 quadrants couple/vitesse

SDRC — Spécifications techniques

• Alimentation : 230 Vac ±10%
• Tension de sortie : 170 Vdc (réglable 145–210 Vdc)
• Rapport de régulation : 1:30 (tachogénérateur) / 1:10 (armature)
• Erreur de vitesse : ±3 % (avec tachogénérateur) / ±5 % (armature)
• Courant nominal : 5 A (9XSDRC05IG) / 8 A (9XSDRC10IG) ; courant de crête : 6,5 A / 10 A
• Fusibles rapides : 6,3 A (5×20 mm) / 16 A (6,3×32 mm)
• Potentiomètre : 2,5 kΩ 1 W ; Compensation : 0–4 Ω ; Rampes : 0–4 s
• Température de service : 0–45 °C ; Stockage : -20–+70 °C

BLDC — Spécifications techniques

• Tension d'alimentation : 31–132 Vdc ; Tension de sortie max ≈ alimentation × 0,9
• Fréquence PWM : 20 kHz
• Température de fonctionnement : 0–45 °C ; Stockage : -10–+70 °C
• Entrées analogiques (±VEL) : ±10 Vdc max, 20 kΩ chacune
• Moniteur de courant (CURR) : ±8 Vdc = courant de crête ; Moniteur de vitesse (TP1) : ±8 Vdc = vitesse maximale
• Sorties auxiliaires : +5 Vdc (max 130 mA) ; Auxiliaires ±9,8 Vdc (max 4 mA)
• Fréquence max encodeur : 300 kHz ; Sortie FAULT : NPN max 50 mA ; ENABLE (START) : +9…+30 Vdc
• Largeur de bande : étage courant 2 kHz ; boucle vitesse 150 Hz
• Inductance minimale d'armature : 400 µH ; Poids : 0,35 kg ; Altitude : jusqu'à 1000 m sans restriction (dérating 1,5 % de 1000 à 2000 m) ; Degré de pollution : 2

Applications
Conçus pour le contrôle compact et fiable de petits à moyens servomoteurs DC et brushless en automatisation industrielle : convoyeurs, machines d'emballage, machines-outils, systèmes de positionnement et autres équipements OEM nécessitant un contrôle moteur précis et une faible encombrement.

Codes de commande & variantes

• Variantes SDRC : 9XSDRC05IG (5 A nominal) et 9XSDRC10IG (8 A nominal)
• Famille BLDC : variateurs 4 quadrants pour servomoteurs 0,4–1,3 kW, alimentation 31–132 Vdc
