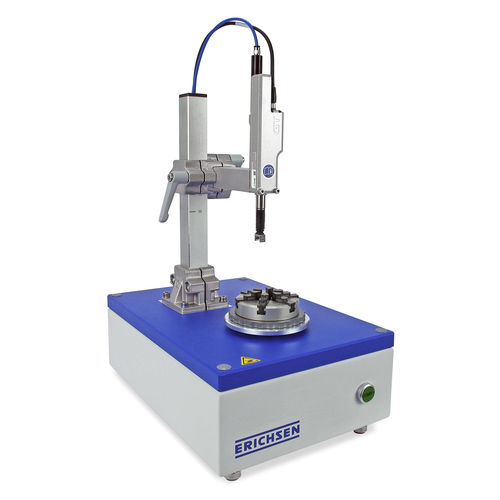

Appareil de mesure des cornes Model 126 Plus

mécaniqueà contactélectrique

Appareil de mesure d'incrustations, pour godets d'un diamètre de 15-50 mm, d'une hauteur max de 100 mm Test spécial Ear Measuring Instrument Model 126 Plus L'appareil de mesure d'incrustations, modèle 126 Plus, est utilisée pour le mesurage axial de godets d'emboutissage et de boîtes brutes. Les normes typiques sont DIN EN 1669 et ISO 11531. L'appareil est constitué d'une table rotative, d'un mandrin à mors et d'une tête de mesure verticale (avec rouleau de mesure et capteur de mesure de longueur). Un mandrin à mors sert à fixer et à centre le godet. La tête de mesure peut être réglée en fonction des différents diamètres et hauteurs des objets de mesure. Au cours d'une rotation de la table, la tête de mesure enregistre la forme des bords du godet, également appelée cornes d'emboutissage.
