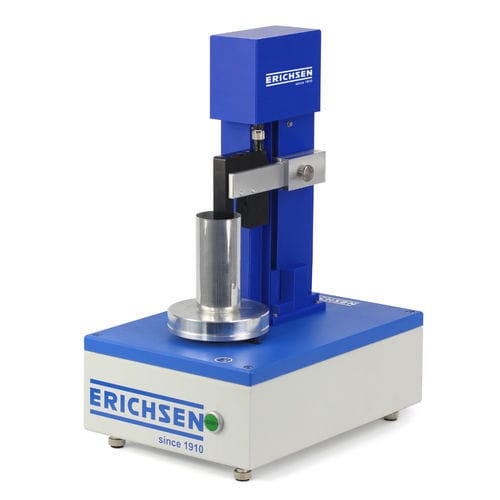

Appareil de mesure des cornes Model 126

optiquesans contactindustriel

L'instrument de mesure des oreilles Modèle 126 Plus-Optic est un appareil stationnaire destiné à la mesure axiale optique et sans contact des déformations en "oreilles" sur fonds emboutis et boîtes brutes. Il enregistre le bord du fond pendant une rotation et fournit une évaluation normalisée avec protocoles exportables.

Présentation

• Mesure optique sans contact des oreilles sur fonds emboutis à l'aide d'un capteur optique (Modèle 126 Plus-Optic) ; aucun mandrin mécanique nécessaire — les fonds sont fixé magnétiquement sur le plateau tournant dans la variante Optic.
• Composition de l'appareil : plateau tournant et tête de mesure verticale. Pour les variantes non optiques, un mandrin à mors centre et immobilise l'échantillon.
• La mesure s'effectue pendant une rotation du plateau tournant pendant que le capteur balaie le bord du fond ; les versions pneumatiques utilisent une rouleau d'essai qui descend sur la pièce.
• Commande via le logiciel d'évaluation fourni sur PC ou directement depuis l'appareil ; le PC doit être fourni par le client.

Principe d'essai et résultats

• L'unité de mesure détecte le bord du fond pendant une seule révolution et retourne en position de repos après la mesure pour permettre un changement d'échantillon rapide.
• Formats de sortie : .pdf, .txt, .csv (importables dans MS Excel).
• Le protocole de mesure comprend (entre autres) :
• He_(mm) = Hauteur moyenne des oreilles
• He,max (mm) = Hauteur maximale des oreilles
• H_(mm) = Hauteur moyenne du fond
• Z(%) = Pourcentage moyen d'earing
• Nombre d'oreilles
• Date, lot, opérateur et autres métadonnées du protocole

Contenu de la livraison

• Instrument de mesure des oreilles, Modèle 126 Plus-Optic
• Logiciel d'évaluation
• Certificat d'essai fabricant M

Normes

• DIN EN 1669
• ISO 11531

Accessoires (exemple)

• Bagues d'étalonnage (2 bagues) — accessoire (Référence : 29490132)

Caractéristiques techniques

• Entraînement : Électrique
• Poids : env. 12 kg
• Châssis : Acier, laqué
• Indice de protection : IP20
• Emprise (L x l) : 350 x 250 mm ; Hauteur max. : 550 mm
• Plage de hauteur des fonds : 15–150 mm
• Plage de diamètre des fonds : 25–120 mm (autres diamètres sur demande)
• Alimentation : 110–240 V AC, 50/60 Hz
• Dispositif de détection : optique
• Interface de données : USB
• Puissance électrique : 60 VA
• Résolution du capteur : 0,014 mm
• Précision sous-pixel : 0,007 mm
• Course de mesure : 25 mm
• Temps par mesure : env. 18 s
• Équipement additionnel requis : PC, min. Windows 10
• Portable / Stationnaire : Stationnaire
• Précision de l'instrument : ±0,04 mm
• Température ambiante admissible : 10–40 ºC
• Valeurs de mesure par révolution : ~1500
• Référence : 33970131
