Testeur de ductilité Erichsen Model 100

pour tôle métalliquepour R&Dde production

Présentation
Le Modèle 100 est une machine d'essai Erichsen manuelle, de table, destinée à l'évaluation de la formabilité des tôles et des films selon l'essai d'emboutissage Erichsen normalisé. Elle est conçue pour une utilisation simple et peu contraignante, adaptée aux contrôles limités en usine et aux matériaux plus minces.

Application
Cette machine manuelle sert à mesurer les propriétés d'emboutissage des métaux ferreux et non ferreux ainsi que des feuilles fines; elle convient particulièrement lorsque seuls des essais limités d'emboutissage sont nécessaires et pour les matériaux fins et les films.

Objectif
Le Modèle 100 permet de déterminer rapidement la qualité d'emboutissage d'un matériau afin d'identifier le matériau le moins coûteux répondant aux exigences d'une pièce emboutie. La valeur d'essai Erichsen normalisée révèle également la granulométrie de surface à la zone de bombe et peut servir de critère lors de la spécification des matériaux pour les achats.

Description

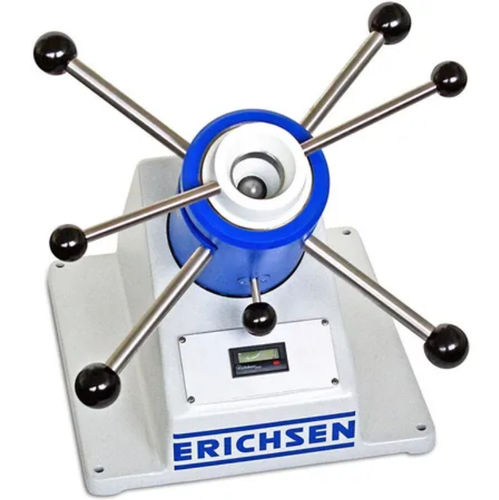

L'appareil est un équipement de table avec un corps en fonte et une tête d'essai cylindrique. La pièce d'essai ou la feuille est introduite par l'orifice de la tête d'essai, la tête est serrée contre une bague de centrage pour immobiliser l'échantillon avec la force de maintien standard, puis la goupille d'embrayage est tirée pour démarrer l'emboutissage. La valeur d'emboutissage est affichée sur un compteur numérique. Le formage et l'apparition des fissures peuvent être observés par le dessus à travers le maintien; en cas de faible luminosité ou pour de petits outils d'essai, un microscope avec éclairage à piles est recommandé.

Contenu de la livraison

• Machine d'essai pour tôles, Modèle 100
• Outil d'essai n° 27
• Lubrifiant standard selon DIN, ISO et EURONORM
• Manuel d'utilisation

Normes

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247

Caractéristiques techniques

• Entraînement : Manuel
• Essai : Emboutissage Erichsen
• Dimensions (L × P × H) : env. 340 × 350 × 450 mm
• Course du poinçon : max. 18 mm
• Force de traction : 30 kN
• Vitesse d'emboutissage : Manuelle
• Force de maintien : 10 kN (réglage fixe)
• Portable / Stationnaire : Stationnaire
• Largeur de la plaque d'essai : 13 – 90 mm
• Affichage du résultat : Numérique (précision 0,1 mm)
• Épaisseur de la plaque d'essai : 0,1 – 1,5 mm (films — épaisseur min. : 0,005 mm)
