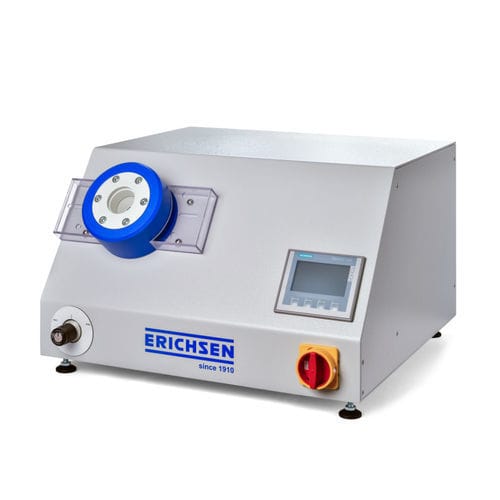

Machine d'essai multiparamètres Model 111

de déformationautomatiquecontrôlée par PLC

Aperçu du produit
La machine de cupping électro-hydraulique Erichsen – Modèle 111 est une machine de test de tôle contrôlée électroniquement avec un entraînement électro-hydraulique et une force de traction maximale de 45 kN. Son design fonctionnel assure une facilité dutilisation, et elle est équipée dune interface à écran tactile claire, permettant une navigation facile, cinq programmes librement programmables et des changements doutils. Les niveaux protégés par mot de passe empêchent tout accès non autorisé.

Caractéristiques clés

• Lécran tactile affiche tous les paramètres requis : course de traction, force de traction et vitesse de traction.
• Système de détection de fissures réglable individuellement.
• Procédure de test automatique, y compris la détection de fissures et la libération des échantillons.
• Construction robuste pour une répétabilité à long terme et une usure minimale.

Objectif et application
Cette machine est conçue pour une inspection rapide et facile de la conformité de la qualité et le contrôle de la qualité sur les tôles et bandes métalliques. Sa construction robuste la rend particulièrement adaptée à la surveillance de la production.

• Réduit les coûts de fabrication en permettant des contrôles ponctuels de la qualité de lemboutissage pendant la production.
• Permet le tri immédiat des matériaux de moindre qualité à larrivée, sans préparation spéciale des tests.
• Aide à déterminer lépaisseur de tôle la plus appropriée pour des pièces spécifiques, optimisant le coût et la pertinence.

Lévaluation quantitative de la qualité de la tôle est réalisée à laide de la valeur de cupping ERICHSEN, facilitant la communication entre les producteurs et les utilisateurs. La machine fournit des informations précieuses sur la forme des fissures et la rugosité de surface (taille des grains), indiquant la qualité et la capacité demboutissage de la tôle.

Conception
Le Modèle 111 est un modèle compact de table nécessitant un espace minimal. Tous les composants hydrauliques et électroniques sont logés dans un boîtier en tôle robuste. Les éléments de commande et lécran tactile sont clairement disposés à lavant. Le cylindre de test est incliné pour une utilisation confortable en position assise. Le retrait des échantillons est automatique après le test, et lensemble du processus, y compris la détection des fissures, est automatisé.
Lors du test de cupping ERICHSEN, léchantillon est inséré et centré dans le cylindre de test. Après avoir appuyé sur Démarrer, une force de maintien de tôle fixe de 10 kN est appliquée, suivie du processus de profond emboutissage.

Normes

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247

Spécifications techniques

• Entraînement : Électro-hydraulique
• Test : Cupping Erichsen
• Dimensions : env. 620 x 370 x 700 mm
• Poids net : env. 135 kg
• Alimentation : 230 V, 3~, 50 Hz
• Course du poinçon : 19 mm
• Force de traction : max. 45 kN / 100 bar
• Vitesse de traction : max. 150 mm/min
• Consommation dénergie : 1,5 kW
• Force de maintien de tôle : 10 kN 1,5 kN
• Dimensions de léchantillon : max. 105 x 2 mm (largeur x épaisseur de la tôle, pour une résistance à la traction denv. 400 N/mm²)
• Portable / Stationnaire : Stationnaire
