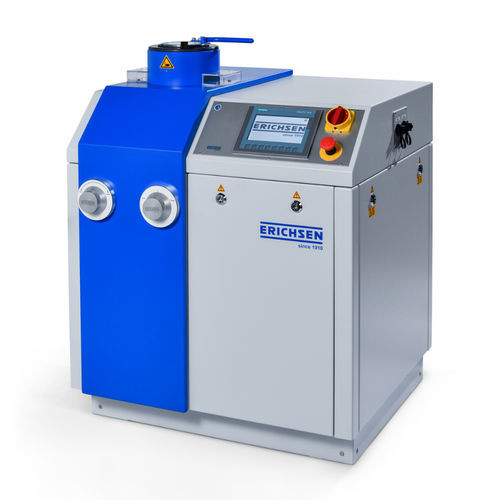

Machine d'essai multiparamètres Model 134

de déformationautomatiquecontrôlée par PLC

Aperçu du produit
La machine dessai de tôle, Modèle 134, est une machine dessai universelle électro-hydraulique conçue pour les essais de cupping et demboutissage profond des tôles. Elle dispose dune force de traction maximale de 120 kN et permet de prérégler la pression du serre-flan jusquà 45 kN. La machine comprend une tête de découpe avec une force de découpe maximale de 200 kN, prend en charge les séquences de test automatiques et peut sarrêter automatiquement en cas de défaillance de léchantillon. Lopération est gérée via un panneau tactile résistif avec navigation automatique dans les menus.

Objectif et application
Cette machine est idéale pour réaliser tous les tests de formage profond importants et connus pour les métaux ferreux et non ferreux, ainsi quune large gamme dinvestigations technologiques supplémentaires. Elle peut également effectuer le test Olsen (couramment utilisé aux États-Unis) avec les outils appropriés. Les principales raisons dutiliser le Modèle 134 incluent :

• Réduction des coûts de fabrication en vérifiant ponctuellement la qualité de formage des tôles laminées à froid pendant la production ou dans les départements de processus.
• Tri des matériaux de moindre qualité à leur arrivée au département des réceptions, permettant une évaluation immédiate de la qualité du matériel fourni sans préparations de test spéciales.
• Détermination de lépaisseur de tôle la plus appropriée pour une pièce emboutie spécifique afin doptimiser le rapport prix-adéquation pour les processus de fabrication.

Conception
La machine est construite avec un boîtier en acier robuste qui accueille la tête de test, y compris un cylindre de test avec trois pistons de travail pour le découpage/la tenue de la tôle, le formage et léjection. Les interrupteurs darrêt durgence sont situés sur le panneau de commande à côté du panneau tactile. Deux vannes de contrôle pour le réglage de la force de formage et de maintien de la tôle sont commodément montées à lavant. À lintérieur, le boîtier contient le moteur dentraînement, la pompe hydraulique, le réservoir dhuile, lengrenage de contrôle électro-hydraulique et les transducteurs de mesure électroniques pour la détection précise des paramètres de test.

Autres avantages techniques

• Tête de cylindre avec verrouillage à baïonnette pour un accès direct aux matrices de formage, anneaux de découpe, serre-flans et changements doutils rapides.
• Vitesse de formage infiniment variable qui reste constante tout au long du mouvement de formage, indépendamment des changements de charge.
• Rétention de matrice de formage cardanique assurant un serrage constant et parallèle des échantillons, indépendamment des variations dépaisseur.
• Détecteur de fissures permettant un arrêt automatique en cas de défaillance de léchantillon lors du test de cupping ERICHSEN.

Normes

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247
• DIN EN 1669
• ISO 11 531
• JIS Z 2249
• GB/T 15825

Données techniques

• Entraînement : électro-hydraulique
• Test 1 : Cupping Erichsen
• Test 2 : Test demboutissage profond
• Dimensions : env. 900 mm / 1100 mm / 800 mm (L x H x P)
• Poids, net : env. 470 kg
• Alimentation : 230/400 V AC // 50/60 Hz // 2,2 kW
• Force de traction : 120 kN
• Vitesse de formage : 770 mm/min
• Force de découpe : max. 200 kN
• Force de maintien de la tôle : max. 45 kN
• Course du serre-flan : env. 35 mm
• Insertion de tôle : largeur max. 110 mm
• Course du poinçon de formage : env. 60 mm
