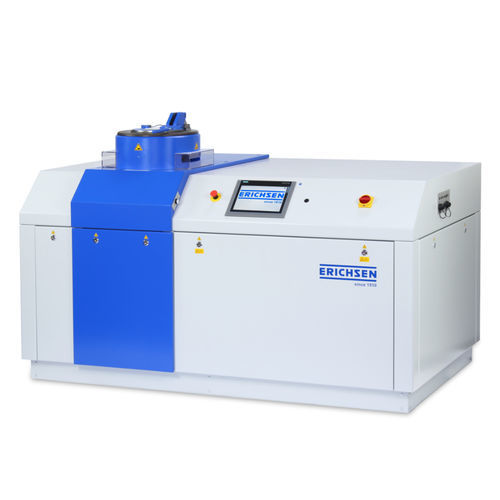

Machine d'essai multiparamètres Model 146

automatiquetotalement automatiquecontrôlée par ordinateur

Le Model 146 est une machine d'essai universelle pour tôles électrohydraulique d'ERICHSEN, conçue pour les essais d'Erichsen (cupping), les essais de profondeur (deep-draw) et la détermination des courbes limites de formage (FLC). Une variante à grande vitesse (Model 146-60) dispose d'un circuit huile à fort débit dédié pour augmenter la vitesse du poinçon de traction et garantir une vitesse de traction constante sur toute la course.

Application

• Essai du godet carré (40 x 40 mm ou 70 x 70 mm)
• Essai d'élargissement d'alésage (ISO 16630)
• Détermination des courbes limites de formage (FLC)
• Test LDH
• Essais de profondeur avec dérouillage rapide du porte-pièce (pour essai d'oreillette)
• Essais de profondeur avec course de poinçon préréglée
• Essais de formage profond à haute température jusqu'à 550 °C / 700 °C
• Essai de gonflement conforme à ISO 16808
• Essai d'Erichsen pour laques et peintures conformément à DIN ISO 1520
• Essai de laque d'emboutissage et essai d'emboutissage sur revêtements en bobine
• Exigences spéciales sur demande

Conception

• Actionnement électrohydraulique ; séquence d'essai automatique ou manuelle
• Automate programmable pour les fonctions machine (commande PC en option)
• Affichage numérique de la force de traction, de la force du porte-flan et de la course du poinçon
• Système hydraulique à triple action avec simplifications constructives économiques :
• Table de découpe (ronde) dans la tête d'essai
• Éjecteur hydraulique du godet
• Séquence d'essai entièrement automatique

Avantages techniques supplémentaires

• Tête de cylindre avec verrouillage à baïonnette
• Permet un accès direct aux matrices de formage, anneaux de découpe, porte-flans, etc., et un changement rapide des outils
• Vitesse de traction infiniment variable
• Une fois réglée, elle reste constante pendant tout le mouvement de traction, indépendante des variations de charge
• Maintien cardanique de la matrice de traction
• Assure un serrage parallèle et uniforme de l'éprouvette, quelle que soit la variation d'épaisseur

Relâchement rapide du porte-flan et arrêt du poinçon de traction (BSA-ZS)
La force du porte-flan agit sur une surface de tôle continuellement réduite pendant la séquence de traction ; pour éviter l'écrasement des extrémités en cas de forte tendance à la formation d'oreillettes, la pression du porte-flan peut être complètement relâchée à une profondeur présélectionnée où les plis ne se forment plus.

La machine est équipée d'un affichage numérique de la course du poinçon et d'un sélecteur pour "BSA" ou "ZS". Lorsque la profondeur de tirage sélectionnée est atteinte, le poinçon s'arrête complètement (mode "ZS") ou la force du porte-flan est relâchée (mode "BSA").

Tête d'essai relevable hydrauliquement
Le relevage hydraulique de la tête d'essai garantit une sécurité de travail élevée et facilite les opérations, la tête d'essai s'ouvrant et se fermant hydrauliquement.

Normes

• ISO 16808
• ISO 12004
• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247
• DIN EN 1669
• ISO 11 531
• JIS Z 2249
• GB/T 15825

Caractéristiques / spécifications techniques

• Entraînement : électrohydraulique
• Types d'essais : Erichsen cupping, Deep Draw Test, Hole Expansion, FLC-Test, Bulge-Test
• Diamètre de la rondonne : jusqu'à 220 mm
• Alimentation : 400 V / 3∼, 50/60 Hz (autres tensions sur demande)
• Vitesse de traction : jusqu'à 3000 mm/min
• Force de traction, max. : 600 kN (146-60), 1000 kN (146-100)
• Force d'emboutissage, max. : 800 kN (146-60), 1000 kN (146-100)
• Force porte-flan, max. : 2 jusqu'à 100 kN et 10 jusqu'à 600 kN ( 146-60), 5 jusqu'à 250 kN et 20 jusqu'à 1000 kN ( 146-100)
• Indicateurs numériques (force de traction) : résolution 0,1 kN
• Indicateurs numériques (force porte-flan) : résolution 0,1 kN
• Indicateurs numériques (course poinçon) : résolution 0,1 mm (sur demande 0,01 mm)
