Duromètre Buchholz Model 263

manuel

Description courte
L'appareil d'essai de dureté à l'empreinte Modèle 263 réalise l'essai d'impression selon Buchholz : un corps d'empreinte défini agit sur la couche sous une charge et un temps prescrits, et la longueur de l'empreinte obtenue est mesurée au microscope pour calculer la dureté et l'estimation de la profondeur d'empreinte.

Principe et évaluation
La méthode mesure la longueur d'empreinte l (mm) après un temps de récupération prescrit. À partir de l on calcule :

• Dureté d'empreinte Buchholz = 100 / l
• Profondeur d'empreinte approximative (μm) = 8 × l²

Champ d'application
Conditions d'application :

• La couche doit être uniforme, lisse et propre sur un substrat plan qui ne cède pas sous la force d'essai.
• L'épaisseur de la couche doit dépasser la profondeur d'empreinte calculée d'au moins 10 μm.
• Pour les essais comparatifs, utiliser des échantillons de même épaisseur de couche et des conditions d'essai identiques.

Comme l'essai n'endommage que faiblement la couche, il peut être réalisé sur des pièces finies.

Conception
Le Modèle 263 comprend un bloc métallique avec deux pieds d'appui pointus et un corps d'empreinte en acier carburé en forme de roue dont le bord est taillé en lame à 120°. La masse totale est de 1000 ± 5 g. La charge d'essai est réglée entre 4,90 N et 4,95 N (500–505 g). Un microscope de mesure 20× avec éclairage intégré et plage de mesure 4 mm avec réticule 0,1 mm est fourni.

Procédure d'essai
Étapes typiques :

• Coller la gabarit adhésif fourni de façon à positionner l'empreinte dans l'ouverture circulaire et permettre la mise en place perpendiculaire du microscope.
• Niveler l'échantillon et positionner l'appareil pour aligner les points d'appui sur les centres du gabarit.
• Abaisser l'appareil lentement pour que le corps d'empreinte touche l'échantillon sans impact ; après 30 ± 1 s, lever verticalement.
• 35 ± 5 s après le relevage, mesurer la longueur d'empreinte avec le microscope en utilisant l'éclairage intégré et l'alignement du réticule.
• Contrôler visuellement l'empreinte pour vérifier l'applicabilité de la méthode, puis calculer la profondeur approximative et la dureté Buchholz à partir de la longueur mesurée.

Classe de référence / certificat
Le Modèle 263 est fourni avec un Certificat fabricant M (étalonnage d'usine) documentant les valeurs réelles et de réglage pour le corps d'empreinte (diamètre, épaisseur, angle de coupe, rayon de coupe, charge d'essai, dureté du matériau, rugosité de surface), l'identification du produit, l'état d'étalonnage des moyens d'essai, la date et le nom de l'inspecteur. Le poids de chargement est réglé à (500 ± 5) g.

Contenu de la livraison

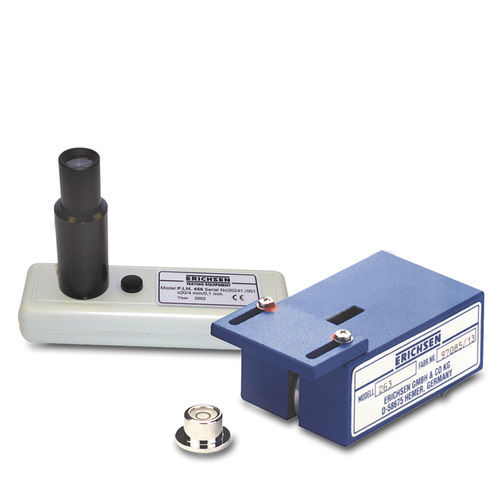

• Appareil d'essai de dureté à l'empreinte selon Buchholz, Modèle 263
• Microscope de mesure (20×, éclairage intégré)
• Dose-nivele
• Gabarits adhésifs
• Boîtier en plastique
• Mode d'emploi
• Certificat fabricant M

Normes

• DIN EN ISO 2815
• VDA 621-415

Données techniques / spécifications

• Modèle : Model 263
• Numéro de commande : 00580131
• Actionnement : Manuel
• Dimensions de l'appareil (L×l×H) : env. 100 mm × 50 mm × 40 mm
• Poids net de l'appareil : env. 0,2 kg (corps instrument) / masse totale 1000 ± 5 g
• Charge d'essai / poids d'application : réglé sur 4,90–4,95 N (500–505 g)
• Corps d'empreinte : roue en acier carburé, tranchant à 120°
• Microscope de mesure : 20×, éclairage intégré, plage 4 mm, réticule 0,1 mm
• Contenu de la livraison : appareil, microscope, dose-nivele, gabarits adhésifs, boîtier, mode d'emploi, certificat
