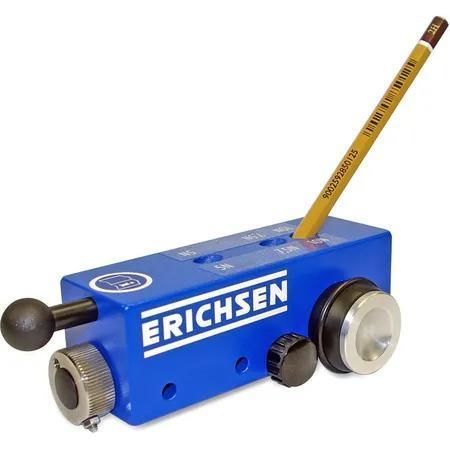

Duromètre de résistance aux rayures Model 293

manuelportablepour plastique

Courte description
Dureté au crayon selon Wolf‑Wilborn, livré avec 17 crayons (6B–9H). Trois forces d'essai sélectionnables : 5 N / 7,5 N / 10 N.

Description technique
Le TriForcePencil 293 facilite la réalisation de l'essai de dureté au crayon selon Wolf‑Wilborn et garantit la force d'essai et l'angle prescrit. Le guidage est ergonomique et élimine l'influence manuelle sur la force appliquée. Le bloc de masses est équipé de trois porte‑crayons qui exercent la force d'essai appropriée sur la mine par un principe de levier. La saillie du crayon est réglée par une vis de réglage rotative munie d'une pointe de distance. Des coques de préhension encastrées sur les couvercles des roues assurent une bonne tenue lors du glissement de l'appareil sur la surface à tester. Le testeur de dureté par rayure est livré dans un coffret en plastique.

But et application
La méthode du crayon fait partie des déterminations de la dureté par rayure. C'est une méthode simple et rapide pour vérifier la résistance de la surface aux sollicitations rayantes et aux arêtes vives. La méthode permet des contrôles en cours de production, par ex. lors d'enduction en continu. La disponibilité de trois forces d'essai (5 N / 7,5 N / 10 N) offre des possibilités de variation supplémentaires par rapport aux appareils à force unique.

Principe d'essai
Des crayons de différents degrés de dureté sont tirés sur la surface à tester à un angle de 45° avec une force choisie de 5 N, 7,5 N ou 10 N (± 0,1 N). La dureté au crayon est définie par les deux crayons utilisés : le plus mou laisse une trace sur le film tandis que le suivant, plus dur, provoque une entaille perceptible.

Procédure d'essai (étapes)

• Retirer le bois d'environ 5 mm afin que la mine de graphite dépasse d'environ 5 mm ; utiliser l'affûteur spécial.
• Aiguiser la mine sur du papier abrasif grain 400 en obtenant un bord net, en maintenant le crayon vertical.
• Placer le TriForcePencil 293 sur une surface plane et retirer la vis de blocage.
• Visser la vis de réglage munie de la pointe de distance vers le bas pour régler l'écart de hauteur (10 mm).
• Insérer le crayon préparé dans la douille correspondant à la plage de force choisie.
• Mettre la vis de blocage pour fixer le crayon ; remonter la vis de réglage.
• Positionner l'appareil de sorte que les roues reposent d'abord, puis la pointe du crayon ; glisser lentement l'appareil (env. 10 cm/s) en direction de la pointe du crayon.

Remarques
Différencier l'écriture superficielle sur le film de la pénétration réelle ; utiliser éventuellement une éponge humide ou une gomme souple pour contrôle. La dureté du crayon appropriée doit être déterminée empiriquement ; commencer avec un type moyennement doux/moyen. Les revêtements très pigmentés avec pigments en écailles sont moins adaptés à cet essai.

Classe de référence / certificat
Le modèle 293 est livré avec un certificat d'essai fabricant M (étalonnage en usine). Le certificat contient, entre autres éléments :

• Valeur nominale et valeur réelle du poids d'appui (charge d'essai)
• Équipements de contrôle utilisés avec état d'étalonnage
• Identification du produit
• Date
• Nom de l'opérateur

Contenu de la livraison

• Testeur de dureté par rayure TriForcePencil 293
• 17 crayons normalisés (degré de dureté 6B à 9H)
• 1 affûteur spécial
• 1 feuille de papier abrasif
• Coffret en plastique

Caractéristiques / spécifications techniques

• Actionnement : Manuel
• Force d'essai : 5–10 N (sélectionnable 5 N / 7,5 N / 10 N ; ± 0,1 N)
• Portable / fixe : Portable
• Contenu de la livraison : 17 crayons normalisés (6B–9H), affûteur spécial, 1 feuille de papier abrasif, coffret en plastique
