Mouton-pendule motorisé Model 299/300

Description
Le modèle 299/300 évalue le comportement d'amortissement mécanique des laques, peintures et revêtements similaires en mesurant l'atténuation des oscillations d'un pendule normalisé posé sur la surface d'essai.

Principe de l'essai
Plus la couche est « souple », plus les oscillations du pendule normalisé appuyé sur la plaque d'essai sont amorties. La mesure s'effectue selon les méthodes pendulaires reconnues (ex. König, Persoz).

Conception et fonctionnement

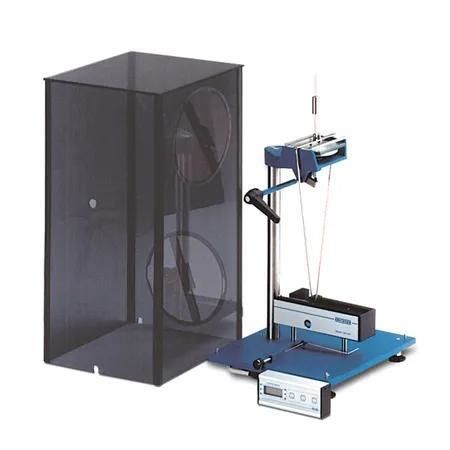

Le banc d'essai est composé d'une plaque de base réglable en nivellement et d'une colonne portant une fixation pour plaques d'essai jusqu'à 250 x 100 x 15 mm. Une protection en acrylique avec ouvertures pour l'introduction des échantillons protège contre la poussière et les courants d'air. L'appareil se commande via un terminal externe avec affichage LCD 4 chiffres.

Pendules optionnels

• Pendule selon König, conforme à DIN 53 157
• Pendule selon Persoz, conforme à NF T 30-016

Modules de mesure / Versions
Deux configurations de module de mesure sont disponibles :

• Version de base
  • L'excursion du pendule est réglée manuellement par un mécanisme à levier ; libération par déclencheur à câble.
• Version automatique
  • L'excursion et le déclenchement du pendule sont automatiques.
  • Avantages de la version automatique :
    • manipulation simplifiée
    • résultats d'essai reproductibles
    • changement rapide du type de pendule

Affichage
Le type de pendule est renseigné sur le terminal de commande. L'affichage LCD 4 chiffres présente alternativement :

• le nombre d'oscillations
• la durée d'essai
• la période d'oscillation

Classe de référence / Certificat fabricant
Les versions manuelle et automatique sont fournies avec un certificat fabricant M (étalonnage usine) comprenant :

• valeurs réglées et valeurs réelles des grandeurs d'oscillation du pendule
• planéité de la plaque d'étalonnage
• identification du produit
• instruments de test utilisés avec état d'étalonnage
• date
• nom de l'inspecteur

Livraison

• Pendeldämpfungs-Prüfgerät, Modèle 299/300 (sans pendule ni module de mesure)
• Capot de protection en acrylique
• Plaque d'étalonnage avec certificat fabricant
• Niveau à bulle
• Mode d'emploi

Normes
Normes référencées :

• SNV 37 112
• SIS 18 41 86
• NEN 5319
• VDA 621 - 410
• DIN 53 157
• DIN ISO 1522
• ASTM D 4366
• NF T 30 016
• BS 3900 : E5

Caractéristiques / Spécifications techniques

• Alimentation : électrique
• Tension d'alimentation : 230 VAC ± 10 %
• Consommation : 25 VA
• Portable / Stationnaire : Stationnaire
• Dimensions de l'appareil : env. 700 mm x 325 mm x 345 mm (H x L x P)
• Masse nette de l'appareil : env. 17 kg
• Terminal de commande (option) : env. 35 mm x 167 mm x 65 mm (H x L x P) ; masse nette env. 0,4 kg
• Module de mesure (version de base) : env. 60 mm x 235 mm x 70 mm (H x L x P) ; masse nette env. 0,5 kg
• Module de mesure (version automatique) : env. 65 mm x 235 mm x 107 mm (H x L x P) ; masse nette env. 0,75 kg
