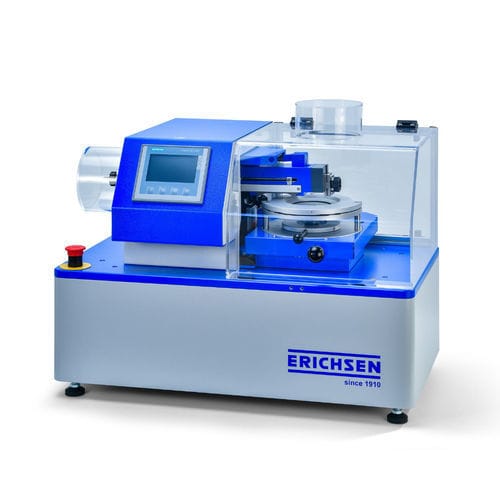

Duromètre pour peintures et revêtements 430 P-Smart

de résistance aux rayuresde paillassepour automobile

Le SCRATCH HARDNESS TESTER 430 P-Smart est un testeur électromoteur polyvalent conçu pour les tâches de grattage et de découpage sur les couches de peinture et les surfaces en plastique. Il permet de réaliser des coupes individuelles, des coupes parallèles et des coupes transversales (après rotation de léchantillon de 90) sur des plaques dessai de différentes épaisseurs. Ce testeur est particulièrement adapté aux essais dadhérence par la méthode des hachures croisées, conformément à toutes les normes courantes, ainsi quaux essais spéciaux sur les plastiques, tels que la résistance aux rayures et leffet décriture, conformément aux spécifications dOpel. Lappareil offre une réduction significative de la charge de travail pour les tests en série, avec des résultats reproductibles et significatifs.

Conception et fonction
Le SCRATCH HARDNESS TESTER 430 P-Smart est un instrument de table robuste doté dun couvercle de protection et dun écran tactile. La procédure dessai est entièrement automatique, les paramètres tels que la vitesse de coupe, la course et le motif de coupe transversale étant réglés à laide du clavier. Chaque séquence de mouvement est entraînée par un moteur pas à pas distinct, ce qui garantit un contrôle précis du transport, du positionnement de la coupe et du réglage de la pression. Léchantillon est transporté linéairement à une vitesse constante sous la pointe dessai, qui peut être réglée à une pression maximale de 40 N. Linstrument comprend deux plaques de commande interchangeables pour différents motifs de coupe transversale. Il est possible deffectuer des coupes transversales parallèles avec des forces dessai graduées et de programmer jusquà 80 pistes dessai espacées de 0,5 mm. Quatre versions sont disponibles, qui diffèrent par la régulation manuelle ou motorisée de la force et la rotation de léchantillon. Les versions motorisées permettent deffectuer des essais en augmentant progressivement la force afin de déterminer la force requise pour les coupes transversales. Un jeu de 6 poids en option permet de réaliser des essais spéciaux dans la plage de pression inférieure (1-15 N, par pas de 1 N).

Caractéristiques spéciales

• 2 vitesses de coupe et 2 longueurs de coupe, combinables selon les besoins
• 9 coupes transversales préréglées conformes aux normes courantes
• 1 modèle de coupe transversale librement programmable pour les applications spéciales
• Précision du moteur pas à pas pour le réglage de la distance de coupe
• Option Stop en mode de coupe transversale pour le réglage individuel de la force dessai par piste de rayage
• Affichage visuel lors de la coupe à travers les couches isolantes jusquau substrat métallique
• Dispositif de serrage rapide pour les panneaux dessai avec une large plage de serrage

Tests de hachures transversales
Le testeur prend en charge les essais de hachures transversales conformément à toutes les normes habituelles, avec des coupes transversales sélectionnables (par exemple, 2 x 5, 6 x 1, 6 x 2, 6 x 3, 8 x 1, 8 x 2, 11 x 1). Les coupes sont effectuées automatiquement à une vitesse de 40 mm/s. Après une rotation manuelle de 90, la procédure est répétée. La charge nécessaire pour couper le substrat est déterminée par des essais. Une loupe (2,5x) est incluse pour lexamen. Les résultats sont comparés visuellement aux modèles standard. Lappareil est compatible avec dautres essais de coupage et dautres méthodes dessai dadhérence.

• Appareil dessai dadhérence, modèle 525 (manuel/peu coûteux)

Essais de résistance aux rayures
Pour les essais de résistance à la rayure conformes à la norme Opel (GME 60280 / GMW14688), une pointe de 1 mm et une grille de 20 x 2 mm sont utilisées avec une charge de 5 N. La variance de la luminosité (∆L) est mesurée à laide dun colorimètre avec un illuminant D65, une géométrie d/8 et une ouverture de 27 mm.

Test de leffet décriture
Pour les essais deffet décriture conformes à la norme Opel, un insert optionnel est monté. Le motif est constitué de 80 coupes à un espacement de 0,5 mm avec une charge de 7 N. La différence de brillance est mesurée à laide dun glossmètre avec une géométrie de 60.

Essais spéciaux
Des tests de rayures supplémentaires peuvent être effectués en variant :

• Outil de test : outils de test à bille (0,5/0,75/1/3 mm), outils asymétriques (coupe transversale/Clemen)
• Charge de test : 50 N (pas de 2 N, standard), 15 N (pas de 1 N, en option)
• Grille de coupe : préréglée (2 x 5, 6 x 1, 6 x 2, 6 x 3, 8 x 1, 8 x 2, 11 x 1, 20 x 2, 80 x 0,5), librement programmable (largeur max. 40 mm, incréments de 0.5 mm)
• Modèle de coupe : coupes parallèles ou transversales
• Course de coupe : 25 mm ou 40 mm (plaques de guidage interchangeables)
• Vitesse de coupe : 16,7 mm/s (1 m/min) ou 40 mm/s

Pour minimiser le temps dessai, la longueur de coupe la plus courte possible est sélectionnée.

Opération via App
Le testeur peut être utilisé via une application pour smartphone ou tablette (disponible sur Google Play Store/Apple Store), ce qui permet des réglages flexibles, une documentation et une gestion des données.

Classe de référence
Toutes les versions sont fournies avec un certificat détalonnage conforme à la norme DIN 55350-18, comprenant:

• Valeurs réelles et de réglage de la force de chargement
• Vitesse de grattage et distance de coupe
• Équipement dessai utilisé avec état détalonnage
• Identification du produit
• Date
• Nom de linspecteur

Les comparaisons sont effectuées pour :

• La force de chargement (5 valeurs sur la plage de charge)
• La vitesse de coupe (les deux valeurs avec les deux trajectoires de coupe)
• La distance de coupe (par ex.g., 0.réglage de 5 mm)

Normes

• GME 60280 GM / Opel
• GMW 14688 GM / Opel
• PV 3952 VW / Audi
• PV 3974 VW / Audi
• PV 3962 VW / Audi
• D45 1047 Renault
• MS210-05K Hyundai / Kia
• STD 4377 Volvo
• ISO 2409 Common
