Duromètre de résistance aux rayures Model 249

de paillassepour matières plastiquespour plastique

Présentation

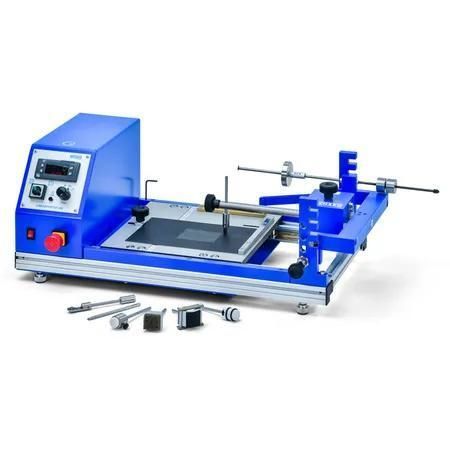

Le LINEARTESTER 249 est un appareil de table pour le contrôle industriel de la résistance aux rayures. Conçu pour les essais de rayure/striage, il réalise aussi des essais d'abrasion aller-retour, des essais Crockmeter, des essais MEK et des tests de résistance aux solvants/essuyage. L'appareil dispose d'un entraînement électromoteur, d'un abaissement/relevage automatique de l'outil et d'un large éventail d'outils interchangeables. Des adaptateurs optionnels augmentent la compatibilité des outils.

Principe d'essai
La plaque d'épreuve est fixée sur un chariot mobile. Un balancier pendulaire librement monté sur deux colonnes porte l'outil d'essai et un poids mobile. La force de rayure (0,5–20 N) se règle en déplaçant le poids sur le balancier ; un poids supplémentaire (1–40 N) est disponible en option. Un bras de charge réglable en 4 positions (hauteur standard ≈ 10 mm ; +20/+40/+60 mm) est fourni. Une détection électrique du traverser de rayure est disponible pour les revêtements isolants sur substrats conducteurs.

Modes d'essai et fonctionnement
Les essais de rayure/striage démarrent par l'abaissement de l'outil au cours de la course avant ; la culisse (lorsqu'elle est utilisée) relève l'outil au retour. Pour les essais d'abrasion, Crockmeter, MEK ou d'essuyage, l'outil reste abaissé et le chariot effectue des cycles aller-retour prédéfinis. La culisse est retirée pour ces modes. Le chariot peut être déplacé latéralement pour réaliser des traces adjacentes ; une règle intégrée garantit un espacement uniforme. Trois vitesses fixes et une vitesse librement programmable sont disponibles.

Conception et options
Le LINEARTESTER 249 est un appareil compact de table avec entraînement électromoteur assurant un mouvement régulier du chariot. Options disponibles : jeu d'adaptateurs universels pour inserts spécifiques, poids supplémentaires et longueurs de course variables (35, 50, 65, 80, 95 mm) en complément de la course standard de 60 mm.

Caractéristiques techniques

• Entraînement : Électromoteur
• Course standard : 60 mm (option : 35, 50, 65, 80, 95 mm)
• Plage de force de rayure : 0,5–20 N
• Plage de force réglable : 0,5–40 N (poids additionnel optionnel)
• Réglage hauteur bras de charge : 4 positions (≈ 10 mm ; +20/+40/+60 mm)
• Taille max d'échantillon : jusqu'à 150 × 210 mm (DIN A5)
• Vitesses d'essai : fixes 25 / 35 / 200 mm/s ; programmable 10–200 mm/s
• Dimensions (L×P×H) : env. 580 × 280 × 210 mm
• Poids net : env. 13 kg
• Alimentation : 100–240 VAC, 47–63 Hz
• Géométries de rayure : Van Laar, Bosch, ISO, Clemen, etc.
• Appareil de table stationnaire

Livraison / Accessoires

• LINEARTESTER 249 avec entraînement électromoteur
• Clé hexagonale
• Niveau à bulle
• Bloc d'alimentation
• Manuel d'utilisation

Normes

• ISO 1518
