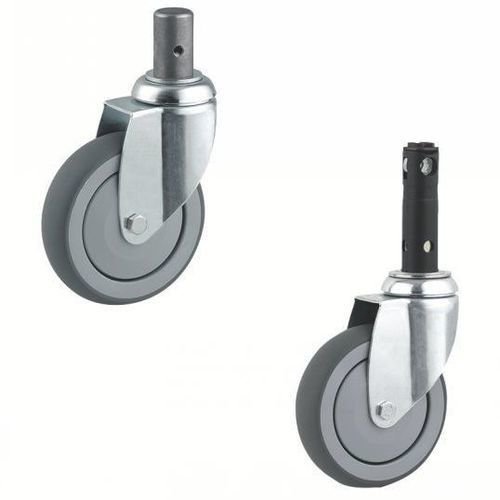

Roulette pivotante 38-303 series

à tigepour équipement médicalavec frein

Définition
Une roulette est un composant mécanique constitué d'une roue montée dans une chape, associée à un système de fixation (platine, trou central, tige ou douille) permettant son montage sous un support. Elle permet la mobilité d'équipements ou de charges en transformant un mouvement de translation en rotation de la roue, réduisant ainsi l'effort de déplacement.

Matière

• Chape en acier embouti zingué, pivot sur double chemin de billes, axe boulonné.
• Corps de roue en polypropylène.
• Bandage en caoutchouc thermoplastique non tachant, dureté 87° Shore A.
• Roulements à billes de précision.

Version

• Mode de fixation : à tige.
• Disponible en 3 versions : Sans blocage ; Avec blocage 2 fonctions ; Avec blocage 3 fonctions.

Plage dimensionnelle

• Diamètre de roue (d1) : 125 ou 150 mm.
• Largeur de bandage (l2) : 32 mm.
• Déport (l1) : 41 ou 45 mm.
• Hauteur (h1) : 163 ou 188 mm (selon version).
• Charge par roulette : 100 kg.

Utilisation

• Température d'emploi : de -20 °C à +60 °C.
• Blocage centralisé possible pour bloquer simultanément plusieurs roulettes au moyen d'une pédale de frein.
• Blocage 2 fonctions : blocage total ou libre.
• Blocage 3 fonctions : blocage total, libre et blocage directionnel.
• Angle de came : 45°.
• Conçu pour stabilisation et déplacements faciles ; convient pour lits de maisons de retraite ou lits de soins en chambre.

Exemple de commande
EXEMPLE DE COMMANDE
Référence : 38-3031-125

Caractéristiques / spécifications techniques

• Chape : acier embouti zingué, pivot sur double chemin de billes, axe boulonné.
• Corps de roue : polypropylène.
• Bandage : caoutchouc thermoplastique non tachant, dureté 87° Shore A.
• Roulements : roulements à billes de précision.
• Fixation : tige.
• Versions disponibles : Sans blocage ; Blocage 2 fonctions ; Blocage 3 fonctions.
• Diamètres disponibles : 125 mm, 150 mm.
• Largeur bandage : 32 mm.
• Déport (l1) : 41 mm ou 45 mm.
• Hauteur (h1) : 163 mm ou 188 mm.
• Charge maximale : 100 kg par roulette.
• Température d'utilisation : -20 °C à +60 °C.
• Fonction blocage centralisé possible ; angle de came 45° ; blocage 2 ou 3 fonctions selon version.
