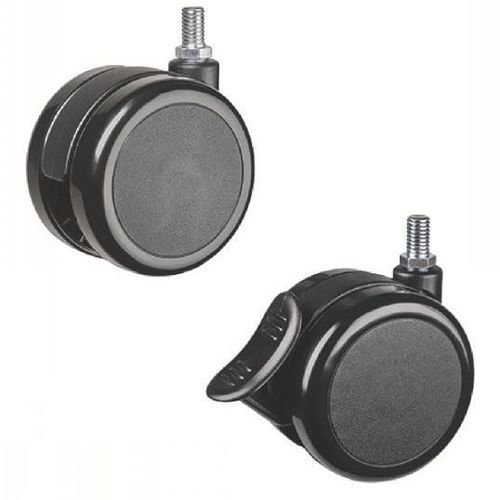

Roulette pivotante 38-206 series

à tige filetéepour meubleavec frein

Définition
Une roulette est un composant mécanique constitué d'une roue montée dans une chape, associée à un système de fixation (tige filetée) permettant son montage sous un support. Elle permet la mobilité d'équipements ou de charges en transformant un mouvement de translation en rotation de la roue, réduisant ainsi l'effort de déplacement.

Matière

• Chape : polyamide.
• Roue : polyamide, dureté 75° Shore D.
• Moyeu : lisse.

Version

• Mode de fixation : à tige filetée.
• Type : roulette pivotante pour meuble.
• Disponible en version avec frein et sans frein.

Plage dimensionnelle et capacité
Diamètre de roue (d1) : 75 mm. Largeur de bandage (l2) : 8 mm. Charge : 50 kg. Température d'emploi : -10 °C à +40 °C.

Exemples de commande / Références

• 38-2061-75 — Sans frein.
• 38-2062-75 — Avec frein.

Documents disponibles (liste)

• Roues et roulettes - Fiche technique (document PDF)
• Série 38 : Roues et roulettes (document PDF)
• Série 38 : Caractéristiques techniques (document PDF)

Utilisation
- Application : roulettes d'ameublement (mobilité de meubles et petits équipements).

Caractéristiques / spécifications techniques

• Modèle / série : 38-206
• Diamètre roue (d1) : 75 mm.
• Diamètre intérieur / perçage (d2) : 10 mm.
• Hauteur hors tout (h1) : 88 mm.
• Longueur tige / l1 : 62 mm.
• Largeur bandage (l2) : 8 mm.
• Largeur totale roue (l3) : 54 mm.
• Longueur utile (l4) : 15 mm.
• Longueur optionnelle (l5) : - ou 25 mm selon version.
• Capacité de charge : 50 kg.
• Matériaux : chape et roue en polyamide, moyeu lisse.
• Mode de fixation : tige filetée.
• Versions disponibles : Sans frein, Avec frein.
• Plage de température d'utilisation : -10 °C à +40 °C.
