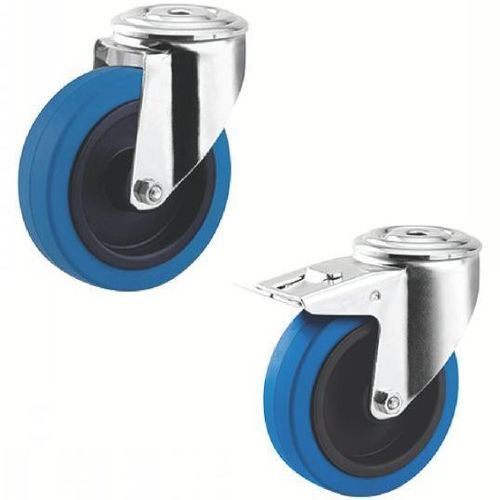

Roulette pivotante 38-506 series

à tigepour chariotélastique

Définition
Une roulette est un composant mécanique constitué d'une roue montée dans une chape (bride), associée à un système de fixation (platine, trou central, tige ou douille) permettant son montage sous un support. Elle assure la mobilité d'équipements ou de charges en transformant un mouvement de translation en rotation de la roue, réduisant l'effort de déplacement.

Matière

• Chape en inox, pivot sur double chemin de billes, axe boulonné.
• Corps de roue en polyamide.
• Bandage en caoutchouc élastique gris non tachant, dureté 64° Shore A.
• Roulements à rouleaux en inox.

Version

• Mode de fixation : à trou central.
• Disponible en version pivotante avec ou sans frein (versions « Sans frein » et « Avec frein arrière »).

Plage dimensionnelle

• Diamètre de roue (d1) : 100 ou 125 mm.
• Largeur de bandage (l2) : 34 ou 40 mm.
• Déport (l1) : 40 ou 41 mm.
• Charge nominale : 150 kg.

Utilisation

• Température d'emploi : de -20 °C à +80 °C.
• Résistante aux lavages et aux détergents.
• Conforme à la norme NF Hygiène.
• Convient pour chariots de distribution de plateaux repas et applications similaires.

Variantes / Exemples de commande (extraits)
Ref | Version | d1 (mm) | d2 (mm) | h1 (mm) | l1 (mm) | l2 (mm) | Charge (kg)
38-5061-100 | Sans frein | 100 | 13 | 128 | 41 | 34 | 150
38-5061-125 | Sans frein | 125 | 13 | 155 | 40 | 40 | 150
38-5062-100 | Avec frein arrière | 100 | 13 | 128 | 41 | 34 | 150
38-5062-125 | Avec frein arrière | 125 | 13 | 155 | 40 | 40 | 150

Documents
- Roues et roulettes - Fiche technique

Caractéristiques / spécifications techniques

• Série / modèle : 38-506.
• Type : Roulette charge moyenne pivotante, fixation à trou central, inox.
• Chape : inox, pivot sur double chemin de billes, axe boulonné.
• Roue : corps polyamide.
• Bandage : caoutchouc élastique gris, dureté 64° Shore A, non tachant.
• Roulements : rouleaux en inox.
• Modes disponibles : sans frein / avec frein arrière.
• Diamètres disponibles : 100 mm ou 125 mm.
• Largeurs de bandage : 34 mm ou 40 mm.
• Déports : 40 mm ou 41 mm selon référence.
• Hauteurs indicatives (h1) : 128 mm (pour d1 = 100) ou 155 mm (pour d1 = 125).
• Charge nominale : 150 kg.
• Plage de température d'utilisation : -20 °C à +80 °C.
• Résistance : lavages et détergents ; conforme NF Hygiène.
