Roulette pivotante 38-504 series

fixeà tigeà platine

Définition
Une roulette est un composant mécanique constitué d'une roue montée dans une chape, associée à un système de fixation (platine, trou central, tige ou douille) permettant son montage sous un support. Elle permet la mobilité d'équipements ou de charges en transformant un mouvement de translation en rotation de la roue, réduisant ainsi l'effort de déplacement.

Matière

• Chape en inox, pivot sur double chemin de billes, axe boulonné.
• Corps de roue en polyamide blanc.
• Bandage en polyuréthane injecté rouge, dureté 42° Shore D.
• Roulements à rouleaux en inox.

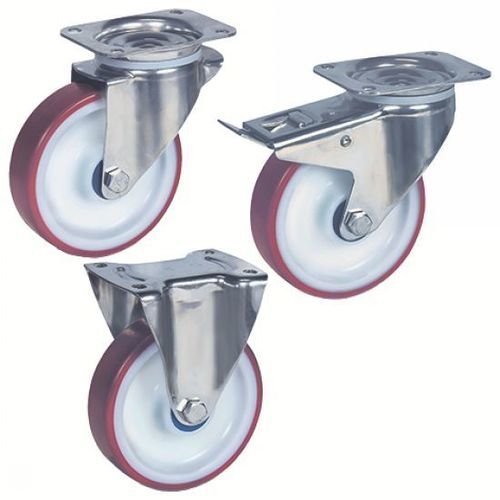

Versions disponibles

• Fixe, à platine, sans frein.
• Pivotante, à platine, sans frein.
• Pivotante, à platine, avec frein arrière.

Plage dimensionnelle

• Diamètre de roue (d1) : de 100 à 200 mm.
• Largeur de bandage (l2) : de 32 à 46 mm.
• Déport pour les roulettes pivotantes (l1) : de 35 à 57 mm (selon référence).
• Charge : de 150 à 400 kg (selon référence).

Utilisation et caractéristiques d'usage

• Température d'emploi : de -40 °C à +80 °C.
• Résistante à l'abrasion et aux détergents.
• Conforme à la norme NF Hygiène.
• Convient aux chariots de laboratoire et chariots de cuisine.

Variantes / Références (extrait)
Ref | Version | Frein | d1 (mm) | d2 (mm) | h1 (mm) | l1 (mm) | l2 (mm) | l3 (mm) | l4 (mm) | l5 (mm) | l6 (mm) | Charge (kg)
38-5041-100 | Pivotante | Sans frein | 100 | 9 | 128 | 35 | 32 | 105 | 85 | 77-80 | 60 | 150
38-5041-125 | Pivotante | Sans frein | 125 | 9 | 155 | 38 | 32 | 105 | 85 | 77-80 | 60 | 200
38-5041-160 | Pivotante | Sans frein | 160 | 11 | 200 | 55 | 40 | 135 | 105 | 105 | 75-80 | 350
38-5041-200 | Pivotante | Sans frein | 200 | 11 | 240 | 52 | 46 | 135 | 105 | 105 | 75-80 | 400
38-5042-100 | Pivotante | Avec frein arrière | 100 | 9 | 128 | 39 | 32 | 105 | 85 | 77-80 | 60 | 150
38-5042-125 | Pivotante | Avec frein arrière | 125 | 9 | 155 | 39 | 32 | 105 | 85 | 77-80 | 60 | 200
38-5042-160 | Pivotante | Avec frein arrière | 160 | 11 | 200 | 57 | 40 | 135 | 105 | 105 | 75-80 | 350
38-5042-200 | Pivotante | Avec frein arrière | 200 | 11 | 240 | 57 | 46 | 135 | 105 | 105 | 75-80 | 400
38-5047-100 | Fixe | Sans frein | 100 | 9 | 128 | - | 32 | 102 | 87 | 77-80 | 60 | 150
38-5047-125 | Fixe | Sans frein | 125 | 9 | 155 | - | 32 | 102 | 87 | 77-80 | 60 | 200
38-5047-160 | Fixe | Sans frein | 160 | 11 | 200 | - | 40 | 135 | 114 | 105 | 77-80 | 350
38-5047-200 | Fixe | Sans frein | 200 | 11 | 240 | - | 46 | 135 | 114 | 105 | 77-80 | 400

Exemple de commande
Référence : 38-5041-100

Documents techniques associés
Fiche technique de la gamme (Roues et roulettes) disponible en document PDF.

Caractéristiques / spécifications techniques

• Modèle : 38-504
• Marque : Emile Maurin
• Chape : inox avec pivot sur double chemin de billes
• Corps de roue : polyamide blanc
• Bandage : polyuréthane injecté rouge, dureté 42° Shore D
• Roulements : rouleaux en inox
• Modes disponibles : pivotante (sans frein / avec frein arrière) et fixe (sans frein)
• Diamètres disponibles (d1) : 100, 125, 160, 200 mm
• Largeurs bandage (l2) disponibles : 32, 40, 46 mm
• Déport (l1) pour pivotante : 35 à 57 mm
• Charges nominales par référence : 150 kg, 200 kg, 350 kg, 400 kg (selon version)
• Température d'utilisation : -40 °C à +80 °C
• Conformité : norme NF Hygiène
• Références variantes (exemples) : 38-5041-100 / 38-5041-125 / 38-5041-160 / 38-5041-200 / 38-5042-100 / 38-5042-125 / 38-5042-160 / 38-5042-200 / 38-5047-100 / 38-5047-125 / 38-5047-160 / 38-5047-200
