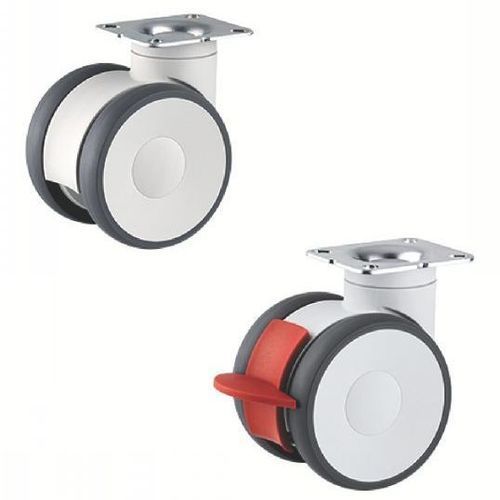

Roulette pivotante 38-202 series

à platinepour meubleavec frein

Définition
Une roulette est un composant mécanique constitué d'une roue montée dans une chape, associée à un système de fixation (platine, trou central, tige ou douille) permettant son montage sous un support. Elle permet la mobilité d'équipements ou de charges en transformant un mouvement de translation en rotation de la roue, réduisant ainsi l'effort de déplacement.

Matière

• Chape en nylon de très haute qualité, pivot sur double rangée de billes.
• Corps de roue en polyamide.
• Bandage en polyuréthane, dureté 92° Shore A.
• Roulements à billes de précision.

Version

• Mode de fixation : à platine.
• Disponible en version avec frein et sans frein.

Plage dimensionnelle

• Diamètre de roue (d1) : 100 ou 125 mm.
• Largeur de bandage (l2) : 20 mm.
• Déport (l1) : 32 ou 40 mm.
• Charge nominale : 120 ou 130 kg.

Utilisation

• Température d'emploi : de -20 °C à +60 °C.

Exemple de commande
EXEMPLE DE COMMANDE : Référence 38-2021-100

Caractéristiques / spécifications techniques

• Référence modèle affichée : 38-202.
• Variantes produits listées : 38-2021-100 (sans frein, d1=100), 38-2021-125 (sans frein, d1=125), 38-2022-100 (avec frein, d1=100), 38-2022-125 (avec frein, d1=125).
• Hauteurs et cotes (exemples dans tableau produit) : h1 ≈ 124 mm ou 148 mm selon d1, l1 = 32 mm ou 40 mm, l2 = 20 mm, l3 = 77 mm, l4 = 67 mm, l5 = 56-61,5 mm, l6 = 46,5-51,5 mm.
• Disponibilités indiquées : délai typique 5 à 9 jours (selon variante).
