Régulateur multi-fonction non spécifié #4568

Présentation
Les contrôleurs pour cristaux liquides Meadowlark Optics offrent un pilotage et une modulation en poste de travail pour des retardateurs variables à cristaux liquides et d'autres optiques LC compatibles. Disponibles en versions analogique (autonome) et numérique (interface), ces contrôleurs conviennent aux applications de laboratoire et aux systèmes nécessitant des états de rétardation reproductibles et la synchronisation multi‑canaux.

Caractéristiques principales

• Contrôle en poste de travail des retardateurs variables à cristaux liquides et optiques LC compatibles
• Options contrôleur analogique autonome et interface numérique
• Connectivité USB pour les unités numériques ; l'unité analogique accepte une alimentation sur batterie en option

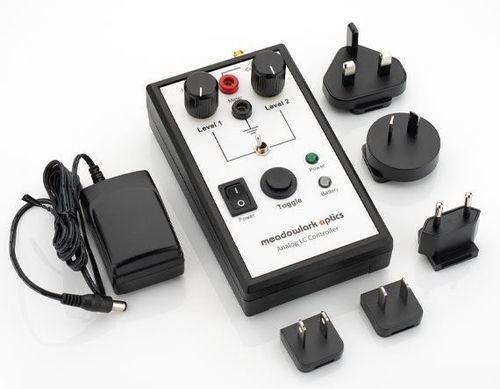

Contrôleur analogique pour cristaux liquides
Le contrôleur analogique est conçu pour une utilisation immédiate en poste de travail autonome. Il offre des réglages de tension indépendants permettant de sélectionner deux états de rétardation reproductibles et un basculeur manuel pour la modulation entre ces états. Des connecteurs banane, placés entre les boutons, permettent la surveillance continue de la tension sans interrompre les connexions du dispositif LC. Chaque retardateur fourni est accompagné d'une courbe mesurée rétardation vs tension pour assurer une corrélation précise rétardation‑tension. Une alimentation externe avec adaptateurs internationaux est incluse ; une alimentation par batterie en option est prise en charge pour les usages sur site.

Interface numérique pour cristaux liquides
L'interface numérique prend en charge deux canaux indépendants avec détection et contrôle de tension et de température. Chaque canal possède des connecteurs SMB I/O dédiés et offre plusieurs options de contrôle externe. Le mode autonome « set-and-go » permet le fonctionnement sans ordinateur hôte. L'interface fournit une sortie en onde carrée à 2 kHz avec options de modulation d'amplitude (sinusoïdale, carrée, triangulaire, en dents de scie et formes d'effet nématique transitoire). Le logiciel inclus CellDRIVE 5000 permet le pilotage multi‑cellules et fournit une sortie de synchronisation séparée par canal.

Contenu du pack de l'interface numérique (résumé)

• Unité contrôleur
• Connecteurs SMB I/O en face avant
• Manuel utilisateur
• Câble USB
• Alimentation et câble d'alimentation
• Fonctionnalité de détection et de contrôle de la température
• Logiciel CellDRIVE 5000
• Pilotes NI LabVIEW (instruments virtuels)

Applications

• Pilotage et modulation en poste de travail de retardateurs LC
• Expériences de laboratoire nécessitant des états de rétardation reproductibles
• Systèmes nécessitant un contrôle LC synchronisé ou modulé sur plusieurs canaux

Spécifications techniques

• Types de contrôleur : Analogique (poste de travail autonome) et Interface numérique (contrôle CellDRIVE 5000)
• Contrôleur analogique : réglage de tension indépendant pour deux états de rétardation sélectionnables ; modulation par bascule manuelle ; connecteurs banane pour la surveillance de la tension
• Interface numérique : deux canaux indépendants avec détection et contrôle de tension et température ; connecteurs SMB I/O par canal ; fonctionnement autonome set‑and‑go
• Sortie numérique : onde carrée 2 kHz ; modulation d'amplitude avec formes sinusoïdale, carrée, triangulaire, en dents de scie et effet nématique transitoire
• Logiciel inclus : CellDRIVE 5000 pour le contrôle multi‑cellules et sorties de synchronisation
• Pilotes inclus : pilotes NI LabVIEW
• Options d'alimentation : alimentation externe incluse ; le contrôleur analogique accepte une alimentation par batterie en option ; adaptateurs internationaux inclus
• Étalonnage : chaque retardateur LC fourni avec une courbe mesurée rétardation vs tension pour une corrélation précise
